Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão
  • Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão
  • Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão
  • Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão
  • Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão
  • Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão
  • Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão

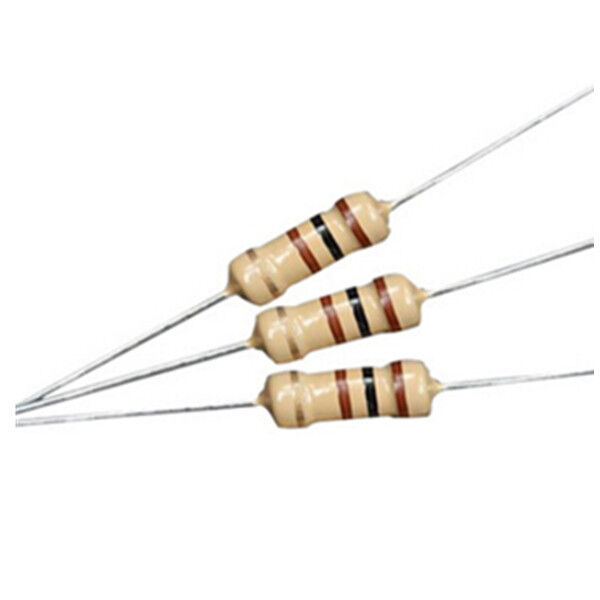

Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão

Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão

Lugar de origem Sichuan, China
Marca BONENS
Número do modelo CFR
Detalhes do produto
Descrição:
Resistor de filme de carbono 1/2w
Resistência:
11R-4,7M, 11R-4,7M
Tolerância à resistência:
5%, 5%
Produzindo a experiência:
13 anos
Tecnologia:
Filme de carbono
Composição:
Filme de carbono
Tipo de pacote:
Montagem em superfície
Temperatura operacional:
350PPH
Potência (watts):
1/2w
D/c:
2022
Potência nominal:
1/2w
Destacar:

Resistor de filme de carbono 1/2w

,

Resistente de película de carbono com garantia

,

Resistência de película metálica 1/2W

Termos do pagamento & do transporte
Quantidade de ordem mínima
1000
Descrição do produto
Descrição do produto
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 0

ÓSOS

Amplamente utilizado em pequenas experiências, desenvolvimento de produtos, requisitos de produção, instrumentação, etc.
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 2
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 4
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 6

Detalhes:

1Resistência de isolamento: 1000 M ohm ou mais
2.Resistência à tensão: a variação da resistência deve ser inferior a ± 2% + 0,05 ohm e não deve haver ruptura mecânica
3- sobrecarga intermitente: a variação da resistência deve ser de ± 2,00% + 0,05 ohms
4. Resistência terminal: a variação da resistência deve estar dentro de ± 0,5% + 0,05 ohm)
5. Resistente ao calor Contra a solda: A variação da resistência deve ser de ± (1,0%+0,05 ohm) também deve ser em quebra mecânica
6- capacidade de solda: mais de 95% da superfície do chumbo deve ser coberta por uma nova solda após a imersão dos chumbos na solda.
7.Teste de carga por humidade:Variação da resistência deve ser de ± (3,0% + 0,05 ohm)
8.Teste de duração da carga: A variação da resistência deve ser de ± (3%+0,05 ohm) Também não deve haver ruptura mecânica
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 8
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 10
Classificação:
CF ((RESISTORES FIXADOS A FILME DE CARBÃO)
Estilo
Max.
Trabalho
Max.
Sobrecarga
Resistência
Intervalo de valores
CF1/6W / CF1/8W
200 V
400 V
0.1Ω~22MΩ
CF1/4W / CF1/4WS
300 V
600 V
0.1Ω~22MΩ
CF1/2W / CF1/2WS
350 V
700 V
0.1Ω~22MΩ
CF1W / CF1WS
500 V
1000 V
0.1Ω~22MΩ
CF2W / CF2WS
500 V
1000 V
0.1Ω~22MΩ
CF3W / CF3WS
600 V
1000 V
0.1Ω~22MΩ
CF5W / CF5WS
600 V
1000 V
0.1Ω~22MΩ
Potência nominal:
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 12
Marcação:
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 14
Referência de cor:
Cores
1a Banda
2a banda
3rd Banda
4a Banda
Negro
0
0
100

Castanho
1
1
101

Vermelho
2
2
102
± 2,0%
Laranja
3
3
103

Amarelo
4
4
104

Verde
5
5
105

Azul
6
6
106

Violet
7
7
107

Cinza
8
8
108

Branco
9
9
109

Ouro


10 a 1.
± 5,0%
De prata


10-2.
± 10,0%
Construção e Dimensão
Construção:
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 16
Dimensão:
Resistor de filme de carbono de 1/2W com tolerância de 5% e montagem de superfície para aplicações de precisão 18
TABELHA:
WATTS
L
D
H
d ± 0,02 mm
PULHING ((Kg)
1/6W 1/8W 1/16W

3.3±0.3

10,8 ± 0.3

28 ± 2.0

0.45

2.5kg - 30S
1/4WS
1/4W

6.0±0.5

2.3±0.3

27.0±2.0

0.48

2.5kg - 30S
1/2WS
1/2W

9.0±0.5

3.2±0.3

26.0±2.0

0.58

2.5kg - 30S
1WS
1W

11.0±1.0

4.5±0.5

35.0±2.0

0.68

3 kg - 30S
2WS
2W

15.0±1.0

5.0±0.5

33.0±2.0

0.78

5 kg - 30S
3WS
3W

17.0±1.0

6.0±0.5

32.0±2.0

0.78

5 kg - 30S
5WS
5W
24.0±1.0
8.0±1.0
28.0±2.0
0.78
5 kg - 30S
