Resistor de Fio RXG24 75W 50RJ com Carcaça de Alumínio Dourado para Dissipação de Calor de Alta Potência
Resistor de Fio RXG24 75W 50RJ com Carcaça de Alumínio Dourado para Dissipação de Calor de Alta Potência
Key Attributes
Marca:BONENS
Model Number:RX24/RXG24
Place of Origin:Sichuan, China
Certification:RoHS
Standard Packaging:Embalagens de cartão
Product Summary
Resistor de fio enrolado RXG24 75W 50RJ com carcaça de alumínio dourado RESISTOR COM CARCAÇA DE ALUMÍNIO DOURADO coeficiente de temperatura(×10- Resistor de alta potência com carcaça de alumínio dourado ) A superfície do resistor com carcaça de alumínio dourado possui uma ranhura de dissipação de ...
Detalhes do produto
Destacar:
Potência Nominal 75W 50RJ
,Escudo de alumínio dourado
,Resistência a altas temperaturas
Type:
Resistência de caixa de alumínio
Model:
RX24/RXG24
Rated Power Range:
5W~500W
Allowable Resistance Deviation:
5%
Material:
Ferida do fio
Temperature Coefficient:
PTC
Temperature Drift Range:
≤ 300 ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
De alta potência
Shape:
Forma de folha plana
Frequency Characteristic:
Frequência ultraelevada
Rated Power:
75W
Resistance:
50RJ
Certification:
RoHS
Housing:
Escudo de alumínio dourado
Application:
Fontes de alimentação
Descrição do produto
Especificações e características pormenorizadas
Resistor de fio enrolado RXG24 75W 50RJ com carcaça de alumínio dourado
RESISTOR COM CARCAÇA DE ALUMÍNIO DOURADO
coeficiente de temperatura(×10-

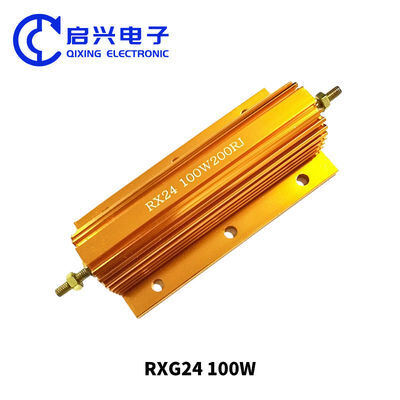

Resistor de alta potência com carcaça de alumínio dourado
)
A superfície do resistor com carcaça de alumínio dourado possui uma ranhura de dissipação de calor, tamanho pequeno, alta potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência às intempéries, alta precisão, resistência indutiva baixa padrão, alta estabilidade, arquitetura forte e sua flexibilidade é boa para múltiplas opções de combinação, o que é propício à proteção mecânica e fácil instalação e uso.
Com placa de dissipação de calor
1. Tamanho pequeno e alta potência
2. Estrutura robusta e alta estabilidade;
3. Carcaça de alumínio para dissipação de calor, adequada para instalação em painéis de dissipação de calor.
4. Moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Em conformidade com os requisitos sem chumbo/RoHS
Aplicação do produto
Campo de aplicação de resistores de alta potência com carcaça de alumínio dourado: amplamente utilizado nas indústrias de fontes de alimentação, conversores de frequência, elevadores, áudio de palco e equipamentos de ponta
Dimensões
| A qualidade dos nossos produtos tem sido amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes. | Dimensões unidade:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 75 | 15.5 | 10.5 | 2 | 150 | RXG24 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 60 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | Sobrecarga de curto prazo | 39 | 29 | 21 | 60 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | Temperatura de solda: | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | RXG24 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | RXG24 | 55.5 | Temperatura de solda: |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | RXG24 | 55.5 | Temperatura de solda: |
J(±5%)
| A qualidade dos nossos produtos tem sido amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes. | Potência Nominal | Faixa de resistência(Ω) | tensão máxima de trabalho(V) | Área da placa de dissipação de calor |
(g) |
||||
| 50 | 20 | KAL | NKAL não indutivo |
KAL | NKAL não indutivo |
área de superfície (cm²) |
espessura (mm) |
||
| RXG24 10w | 150 | 55 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | (1.5 | 6 |
| RXG24 25w | Temperatura de solda: | 13 | 0.012-15K | 0.02-5.5K | ΔR≤±(5%R0+0.05Ω) | Em -55°C por 30 minutos e depois a +25°C por 10-15 minutos, e então a +275°C por 30 minutos, e depois a +25°C por 10-15 minutos, um total de 5 ciclos | 535 | (1.5 | 11 |
| RXG24 50w | Sobrecarga de curto prazo | 150 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | (1.5 | 250 |
| RXG24 80w | 80 | 0.010~51KΩ | 0.1-3.0K | 0.1-3.0K | 0.012~24KΩ | 50 | 995 | 75 | 90 |
| RXG24 100w | Métodos de Teste | Sobrecarga de curto prazo | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 75 | 160 |
| RXG24 250w | Temperatura de solda: 350±10°C, tempo: 3 segundos | Ciclo de temperatura | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 75 | 480 |
| RXG24 300w | Em -55°C por 30 minutos e depois a +25°C por 10-15 minutos, e então a +275°C por 30 minutos, e depois a +25°C por 10-15 minutos, um total de 5 ciclos | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 75 | 550 |
Curva de Derating de Potência e Curva de Aumento de Temperatura
Curva de Derating de Potência Curva de Aumento de Temperatura
Características de DesempenhoItemPadrãoMétodos de Teste
Sobrecarga de curto prazo
Tensão nominal 1.5h ligada, 0.5h desligada a 40±2°C, 90-95% UR por 1000h
| 2.5vezes a potência nominal/5 segundos | Coeficiente de temperatura±200 PPM/ | ℃Temperatura de teste: ambiente interno |
| Na caixa de temperatura e umidade constantes de 70±2°C, aplique a tensão nominal ou a tensão máxima de trabalho (o que for menor) por um total de 1000 horas (1.5 horas ligadas, 0.5 horas desligadas) ℃ |
Tensão DC aplicada | ℃Resistência ao calor de solda±1%Potência 350±10 |
| 245±3°C por 2-3 segundos , |
tempo:20 | segundosTemperatura de solda: 350±1020 , tempo: 3 segundos20 |
| Resistência à tração do terminal Sem ruptura ou flashover |
Tensão DC aplicada | EstiloSustentado20Método de instalaçãoInstalação75Potência Temperatura:20℃ |
| , Umidade relativa: |
90-95%,1 vezes a tensão de trabalho nominal |
tempo1000horas(1.5horas ligado 0.5 |
| RXG24 1.5h ligado, 0.5h desligado a 40±2 |
℃ | Pelo menos 95% de coberturaVida útil sob carga20Método de instalação25℃,1 vezes a tensão de trabalho nominal, tempo502±0.5segundos235±5℃ por 2±0.5 segundosdesligado a 25 ℃20Soldabilidade |
| Área de solda 95% |
ou mais | Pelo menos 95% de coberturaTemperatura de solda:20℃,502±0.5 segundos235±5℃ por 2±0.5 segundosEspecificação do Tipo Resistor de fio enrolado de alta potência com carcaça de alumínio dourado Descrição do Modelo do Produto20RXG24 |
| Potência M |
20W15RJ Categoria do produto |
EstiloValor da resistência20Método de instalaçãoInstalaçãoPotênciaPotência Valor da resistência20Tolerância |
Tolerância
RXG24
R10 0.1Ω
| 15R 15Ω | 40K 40KΩ | F ±1% | G ±2% | J ±5% | Perfil da Empresa |
| Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados OEM e ODM.A qualidade dos nossos produtos tem sido amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes. | Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço, e fornecemos melhores produtos e serviços aos clientes. Aguardamos sua cooperação e criamos juntos um futuro melhor! Perguntas Frequentes: |
1. quem somos nós? Estamos sediados na China, Sichuan, a partir de 2005, vendemos para o mercado doméstico (70,00%), Europa Ocidental (8,00%), América do Norte (5,00%), Sul |
Ásia (3,00%), Leste Asiático (3,00%), América do Sul (2,00%), Sul da Europa (2,00%), Leste Europeu (2,00%), Oriente Médio (2,00%), Sudeste Asiático (2,00%), Oceania (1,00%). Há um total de cerca de 51-100 pessoas em nosso escritório. |
2. como podemos garantir a qualidade? Sempre uma amostra de pré-produção antes da produção em massa; |
Sempre inspeção final antes do envio; 3. o que você pode comprar de nós? |
| 15R 15ΩR01 0.01Ω R10 0.1Ω 15R 15Ω40K 40KΩ F ±1% |
Nossa empresa foi fundada em 2005, que desenvolve e fabrica principalmente diferentes tipos de potenciômetros, filtros de ruído ac dc,e resistores de potência cerâmicos e é um fabricante profissional garantindo alta qualidade, melhores serviços e melhor preço. Moeda de pagamento aceita: USD, EUR, CNY; |
Idioma falado: Inglês, Chinês |
2. Um único resistor pode atingir um ou mais valores de resistência; 3. A matriz de resistência pode ser selecionada em diferentes formas, como circular, plana ou quadrada, de acordo com diferentes modelos de veículos e requisitos do cliente. O fio de enrolamento de resistência pode ser plano ou redondo. Pode ser enrolado em corrugado: Bases plásticas podem ser instaladas e montadas de acordo com os requisitos do cliente, e podem ser personalizadas com várias cores; 4. Fusíveis térmicos com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes. Aplicação do produto |
potência nominal(W)
Faixa de resistência (Ω)
Tolerância de Resistência
(%)
coeficiente de temperatura(×10-
/°C
)
tensão de isolamento
(V)
Tensão máxima de sobrecarga
(V)
Com placa de dissipação de calor
Sem placa de dissipação de calor
RX24
5
3
0.012~1KΩ
F(±1%)
J(±5%)
| ±100 | ±50 | 1000 | 1500 10 |
8 0.010~1.5KΩ2012.5 |
0.012~7.5KΩ 0.012~10KΩ |
15 0.012~10KΩ |
|||||||||||||
| 50 | 20 | ||||||||||||||||||
| 0.010~15KΩ | RXG24 | 75 | 45 | 0.012~20KΩ 2000 |
3000 100 |
50 | 0.012~24KΩ | ||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 75 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| Sobrecarga de curto prazo | 75 | 0.010~47KΩ | |||||||||||||||||
| 15R 15Ω | Em -55°C por 30 minutos e depois a +25°C por 10-15 minutos, e então a +275°C por 30 minutos, e depois a +25°C por 10-15 minutos, um total de 5 ciclos | 0.010~51KΩ | Características de Desempenho | Item | Padrão | ||||||||||||||
| Métodos de Teste | Sobrecarga de curto prazo | ΔR≤±(2%R0+0.05Ω) | |||||||||||||||||
| Aumentar a tensão de 10 vezes a potência nominal ou a resistência mais alta e calcular a taxa de variação da resistência para cada vez | Resistência ao calor de solda | ±300PPM/°C | |||||||||||||||||
| Temperatura: 40±2°C, Umidade relativa: 90-95%, tensão de trabalho nominal de 1 vez, tempo | Resistência ao calor de solda | ΔR≤±(1%R0+0.05Ω) | |||||||||||||||||
| Temperatura de solda: 350±10°C, tempo: 3 segundos | Ciclo de temperatura | ΔR≤±(5%R0+0.05Ω) | |||||||||||||||||
| Em -55°C por 30 minutos e depois a +25°C por 10-15 minutos, e então a +275°C por 30 minutos, e depois a +25°C por 10-15 minutos, um total de 5 ciclos | Em -55°C por 30 minutos e depois a +25°C por 10-15 minutos, e então a +275°C por 30 minutos, e depois a +25°C por 10-15 minutos, um total de 5 ciclos | Vida útil sob carga de umidade | |||||||||||||||||
| ΔR≤±(5%R0+0.05Ω) | Temperatura: 40±2°C, Umidade relativa: 90-95%, tensão de trabalho nominal de 1 vez, tempo | 1000 horas (1.5 horas ligado, 0.5 horas desligado) | |||||||||||||||||
Tensão nominal 1.5h ligada, 0.5h desligada a 40±2°C, 90-95% UR por 1000h
| Vida útil sob resistência à temperatura | ΔR≤±(5%R0+0.05Ω) | Na caixa de temperatura e umidade constantes de 70±2°C, aplique a tensão nominal ou a tensão máxima de trabalho (o que for menor) por um total de 1000 horas (1.5 horas ligadas, 0.5 horas desligadas) |
| Na caixa de temperatura e umidade constantes de 70±2°C, aplique a tensão nominal ou a tensão máxima de trabalho (o que for menor) por um total de 1000 horas (1.5 horas ligadas, 0.5 horas desligadas) Soldabilidade |
Área de solda 95% ou mais | Pelo menos 95% de cobertura Temperatura de solda: 245±3°C, tempo: 2±0.5 segundos |
| 245±3°C por 2-3 segundos Sobrecarga intermitente |
ΔR≤±(1%R0+0.05Ω) | 4 vezes a tensão nominal ou a tensão máxima de sobrecarga intermitente (o que for menor) para testar 1 segundo, parar 25 segundos. Ciclo 10000+200 vezes 4 vezes a tensão nominal ou a tensão máxima de sobrecarga intermitente (o que for menor) para testar 1 segundo, parar 25 segundos. Ciclo 10000+200 vezes |
| Resistência à tração do terminal ΔR±(2%R0+0.1Ω) |
Resistor automotivo | Resistência à chama Sem ignição óbvia |
| Sem ignição óbvia Aplicar carga AC de 5, 10, 16 vezes a potência por 5 minutos |
Subcategoria | Especificação do Tipo Resistor de Carcaça de Alumínio Resistor de Lâmpada de Carro Resistor de LED 20W por exemplo: RX24TM20W15RJ |
| RXG24 T |
Subcategoria | 20W 15R J |
| Categoria do produto Estilo |
Subcategoria | Pequena classificação Método de instalação Instalação |
| Potência Potência |
Valor da resistência Valor |
Tolerância |
| Tolerância RXG24 Resistor de carro |
Resistor automotivo | T- Tipo com furo de montagem unilateral Tipo com furo de montagem unilateral |
| S- Tipo com furo de montagem bilateral |
Tipo com furo de montagem bilateral | M- Tipo terminal |
| Tipo terminal Y- |
Tipo de fio Tipo de fio |
10W 25W |
300W
R01 0.01Ω
R10 0.1Ω
| 15R 15Ω | 40K 40KΩ | F ±1% | G ±2% | J ±5% | Perfil da Empresa |
| Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados OEM e ODM.A qualidade dos nossos produtos tem sido amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes. | Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço, e fornecemos melhores produtos e serviços aos clientes. Aguardamos sua cooperação e criamos juntos um futuro melhor! Perguntas Frequentes: |
1. quem somos nós? Estamos sediados na China, Sichuan, a partir de 2005, vendemos para o mercado doméstico (70,00%), Europa Ocidental (8,00%), América do Norte (5,00%), Sul |
Ásia (3,00%), Leste Asiático (3,00%), América do Sul (2,00%), Sul da Europa (2,00%), Leste Europeu (2,00%), Oriente Médio (2,00%), Sudeste Asiático (2,00%), Oceania (1,00%). Há um total de cerca de 51-100 pessoas em nosso escritório. |
2. como podemos garantir a qualidade? Sempre uma amostra de pré-produção antes da produção em massa; |
Sempre inspeção final antes do envio; 3. o que você pode comprar de nós? |
| Potenciômetro, Resistor, Filtro EMI, Botão, Chave 4. por que você deveria comprar de nós e não de outros fornecedores? |
Nossa empresa foi fundada em 2005, que desenvolve e fabrica principalmente diferentes tipos de potenciômetros, filtros de ruído ac dc,e resistores de potência cerâmicos e é um fabricante profissional garantindo alta qualidade, melhores serviços e melhor preço. Moeda de pagamento aceita: USD, EUR, CNY; |
Idioma falado: Inglês, Chinês |
