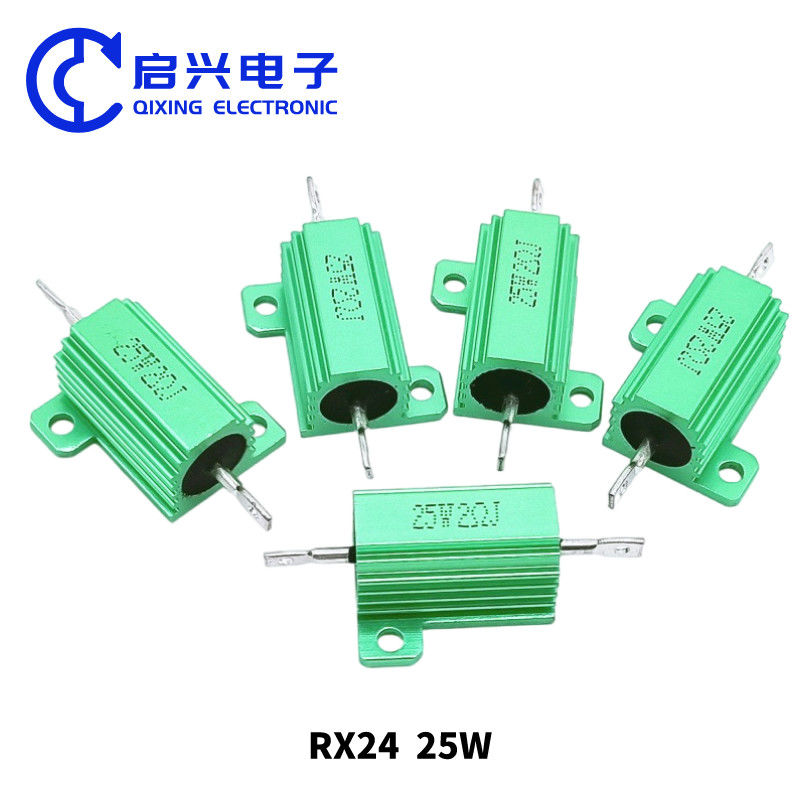

Resistor de fio enrolado RX24 100w com caixa de alumínio verde
RESISTOR DE ALUMÍNIO DOURADO
nome do produto
Resistor de fio enrolado de alta potência 50w com caixa de alumínio metálico verde
Descrição do Produto
A superfície do resistor de carcaça de alumínio dourado possui uma ranhura de dissipação de calor, tamanho pequeno, alta potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência às intempéries, alta precisão, resistência indutiva baixa padrão, alta estabilidade, arquitetura forte e sua flexibilidade é boa para múltiplas opções de combinação, o que é propício para proteção mecânica e fácil instalação e uso.
Características
1. Tamanho pequeno e alta potência
2. Estrutura robusta e alta estabilidade;
3. Carcaça de alumínio para dissipação de calor, adequada para instalação em painéis de dissipação de calor.
4. Moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Em conformidade com os requisitos sem chumbo/RoHS
Aplicação do produto
Campo de aplicação de resistores de carcaça de alumínio dourado de alta potência: amplamente utilizado nas indústrias de fontes de alimentação, conversores de frequência, elevadores, áudio de palco e equipamentos de ponta
Dimensões
| 产品类别 |
Dimensões unidade:mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Especificações Técnicas
| 产品类别 |
Potência Nominal |
Faixa de resistência(Ω) |
tensão máxima de trabalho(V) |
Área da placa de dissipação de calor |
Peso
(g)
|
| Com placa de dissipação de calor |
Sem placa de dissipação de calor |
KAL |
NKAL
(não indutivo) |
KAL |
NKAL
(não indutivo) |
área de superfície
(cm²) |
espessura
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Curva de Derating de Potência e Curva de Aumento de Temperatura 功率衰减曲线和升温曲线
Curva de Derating de Potência Curva de Aumento de Temperatura
Características de Desempenho
| Itens |
Padrão |
Métodos de Teste |
| Sobrecarga de curto tempo |
±1% |
2.5 vezes a potência/5 segundos |
| Coeficiente de Temperatura |
±200 PPM/℃ |
Temperatura de teste: interior Temp.100℃ |
| Resistência ao calor de solda |
±1% |
Temp. de solda: 350±10℃,tempo: 3 segundos |
| Tensão dielétrica suportada |
Sem quebra ou arco |
500V por 60 segundos |
| Vida útil sob carga de umidade |
±0.5% |
Tensão nominal 1.5h LIGADO, 0.5h DESLIGADO a 40±2℃,90-95% UR por 1000h |
负荷寿命
Vida útil sob carga |
±2.0% |
温度:25℃,1倍额定工作电压,时间1000小时
(1.5小时开0.5小时关)Tensão nominal 1.5h LIGADO, 0.5h
DESLIGADO a 25℃ por 1000h |
| Soldabilidade |
Pelo menos 95% de cobertura |
235±5℃ por 2±0.5 segundos |
Respectivamente, de acordo com 5, 10, 16 vezes a potência mais carga AC por 5 minutos
Resistor de fio enrolado de alta potência com carcaça de alumínio dourado Descrição do Modelo do Produto
por exemplo: RX24TM20W15RJ
| Resistor de Carcaça de Alumínio Resistor de Lâmpada Automotiva LED 20W por exemplo: RX24TM20W15RJ |
RXG24 |
T |
M |
20W |
15R |
| J产品类别 |
Estilo
小分类 |
Pequena classificação
安装方式 |
instalação
功率 |
Potência
成品阻值 |
Valor
误差 |
Resistor de Carcaça de Alumínio Resistor de Lâmpada Automotiva LED 20W por exemplo: RX24TM20W15RJ金黄色铝壳电阻
Resistência dourada
NKAL无感金黄色铝壳电阻
Resistência dourada sem sensibilidade |
Resistência automotivaT-
单边安装孔式S-
双边安装孔式
Tipo de furo de montagem lateral única T-
|
Tipo de furo de montagem bilateral S-M-
端子式Y-
引线式
Tipo de terminal M-
|
Tipo de fio Y-
10W
25W |
R01 0.01Ω
R10 0.1Ω
15R 15Ω
40K 40KΩ |
40K 40KΩ
F ±1%
G ±2% |
Embalagem do produto
Catálogos de produtos
② RESISTOR DE LED PARA LUZES DE CARRO
Resistor de luz LED
nome do produto
Resistor de carcaça de alumínio dourado para sinal de seta de LED automotivo, resistor HID
Descrição do Produto
Resistor de luz automotiva, resistor de LED, resistor decodificador HID, resistor de carcaça de alumínio, resistor de 50W
1. Usando cerâmica resistente a altas temperaturas como matriz de resistência, possui alto desempenho de dissipação de calor
2. Selecione fio de liga de resistência altamente estável, enrole-o de acordo com métodos de processo rigorosos e solde-o em dois ou mais terminais condutores, tornando a resistência forte resistência ao impacto e alta estabilidade. O encapsulamento com tinta não combustível fornece proteção eficaz para o fio de resistência, melhorando assim sua vida útil;
3. De acordo com diferentes modelos de veículos e necessidades do cliente, monte fusíveis térmicos e bases plásticas em produtos acabados.
Características
1. Resistores de ajuste automotivo possuem as características de alta potência, tamanho pequeno, baixa temperatura e desempenho estável;
2. Um único resistor pode atingir um ou mais valores de resistência;
3. A matriz de resistência pode ser selecionada em diferentes formas, como circular, plana ou quadrada, de acordo com diferentes modelos de veículos e requisitos do cliente. O fio de enrolamento de resistência pode ser plano ou redondo. Pode ser enrolado em corrugado: Bases plásticas podem ser instaladas e montadas de acordo com os requisitos do cliente, e podem ser personalizadas com várias cores;
4. Fusíveis térmicos com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes.
Aplicação do produto
Amplamente utilizado em diferentes marcas e tipos de carros (resistor de ventilador automotivo/resistor de controle de velocidade do ventilador/resistor de luz traseira automotiva).
Especificações Técnicas
| modelo |
potência nominal(W) |
Faixa de resistência (Ω) |
Tolerância de Resistência
(%) |
coeficiente de temperatura(×10-
6/℃) |
tensão de isolamento
(V) |
Tensão máxima de sobrecarga
(V) |
| Com placa de dissipação de calor |
Sem placa de dissipação de calor |
| RX24 |
5 |
3 |
0.012～1KΩ |
F(±1%)
J(±5%) |
±100
±50 |
1000 |
1500 |
| 10 |
8 |
0.010~1.5KΩ |
| 20 |
12.5 |
0.012~7.5KΩ |
| 30 |
15 |
0.012~10KΩ |
| 50 |
20 |
0.010~15KΩ |
| Resistor de Carcaça de Alumínio Resistor de Lâmpada Automotiva LED 20W por exemplo: RX24TM20W15RJ |
75 |
45 |
0.012~20KΩ |
2000 |
3000 |
| 100 |
50 |
0.012~24KΩ |
| 150 |
55 |
0.012~30KΩ |
| 200 |
55 |
0.012~36KΩ |
| 250 |
60 |
0.012~39KΩ |
| 300 |
75 |
0.010~47KΩ |
| 500 |
200 |
0.010~51KΩ |
Características de Desempenho
| 项目Itens |
标准值Standard |
测试方法Test Methods |
短时间过负荷
Sobrecarga de curto tempo |
△R≤±(2%R0+0.05Ω) |
增加10倍额定功率的电压或最高阻值并计算每度的阴值变化率
Aumentar a tensão de 10 vezes a potência nominal ou a maior resistência e taxa de variação de resistência de cada cálculo |
温度系数
Coeficiente de Temperatura |
±300PPM/℃ |
实验温度:室温+100℃
Temperatura de teste: interior Temp.100℃ |
耐热性
Resistência ao calor de solda |
Sobrecarga intermitente |
焊锡温度:350±10℃,时间:3秒
Temp. de solda: 350±10℃, tempo: 3 segundos |
温度循环
Ciclo de Temperatura |
△R≤±(5%R0+0.05Ω) |
在-55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后
再在+275℃时放置30分钟,然后再在+25℃时放置10-15分钟,共循环5次
Em -55°C por 30 minutos e depois a +25°C por 10-15 minutos, e depois a +275°C por 30 minutos, e depois a +25°C por 10-15 minutos, um total de 5 ciclos |
耐湿负荷
Vida útil sob carga de umidade |
△R≤±(5%R0+0.05Ω) |
温度:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间
1000小时(1.5小时开0.5小时关)
Tensão nominal 1.5h LIGADO, 0.5h DESLIGADO a 40±2°C, 90-95% UR por 1000h |
耐温负荷寿命
Vida útil sob carga de temperatura |
△R≤±(5%R0+0.05Ω) |
在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者)
共1000小时(通1.5小时,断0.5小时)
Na caixa de temperatura e umidade constantes de 70 ± 2°C, aplique a tensão nominal ou a tensão máxima de trabalho (o que for menor) por um total de 1000 horas (1.5 horas ligadas, 0.5 horas desligadas) |
可焊锡性
Soldabilidade |
吃锡面积95%以上
Pelo menos 95% de cobertura |
焊锡温度:245±3℃,时间:2±0.5秒 |
245±3°C por 2-3 segundos
断续过负荷 |
Sobrecarga intermitente |
△R≤±(1%R0+0.05Ω)
4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒,
循环10000+200次 |
4 vezes a tensão nominal ou a tensão máxima de carga intermitente (o que for menor) para testar um segundo, parar 25 segundos. Ciclo 10000+200 vezes
引出端强度 |
Resistência à tração do terminal |
△R±(2%R0+0.1Ω)
拉力10N |
Tensão 10N
耐燃性 |
Resistência à chama
不可有明显火焰 |
Não há fogo óbvio
分别按5,10,16倍功率加交流负荷5分钟 |
Respectivamente, de acordo com 5, 10, 16 vezes a potência mais carga AC por 5 minutos
Especificação do Tipo
| Resistor de Carcaça de Alumínio Resistor de Lâmpada Automotiva LED 20W por exemplo: RX24TM20W15RJ |
RXG24 |
T |
M |
20W |
15R |
| J产品类别 |
Estilo
小分类 |
Pequena classificação
安装方式 |
instalação
功率 |
Potência
成品阻值 |
Valor
误差 |
Tolerância
RXG24汽车电阻 |
Resistência automotivaT-
单边安装孔式S-
双边安装孔式
Tipo de furo de montagem lateral única T-
|
Tipo de furo de montagem bilateral S-M-
端子式Y-
引线式
Tipo de terminal M-
|
Tipo de fio Y-
10W
25W |
300W
R01 0.01Ω
R10 0.1Ω
15R 15Ω |
40K 40KΩ
F ±1%
G ±2% |
J ±5%
