Resistor de Freio Bobinado em Alumínio Preto RX24 50W com Ranhura para Dissipação de Calor
Resistor de Freio Bobinado em Alumínio Preto RX24 50W com Ranhura para Dissipação de Calor
Key Attributes
Marca:BONENS
Model Number:RX24/RXG24
Place of Origin:Sichuan, China
Certification:RoHS
Standard Packaging:Embalagens de cartão
Product Summary
Resistor de caixa de alumínio preto RX24 50W resistor de freio de freio ① RESISTOR DE LED PARA LUZES DE CARRO Resistor de luz LED LED nome do produto Resistor de caixa de alumínio dourado para sinal de mudança de LED automotivo resistor HID Descrição do produto Resistor de luz automotiva, resistor ...
Detalhes do produto
Destacar:
Design de Carcaça Preta de 50W
,Tipo Bobinado para Freio
,Pronto para Freio Automotivo
Type:
Resistência de caixa de alumínio
Model:
RX24/RXG24
Rated Power Range:
5W~500W
Allowable Resistance Deviation:
5%
Material:
Ferida do fio
Temperature Coefficient:
PTC
Temperature Drift Range:
≤ 300 ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
De alta potência
Shape:
Forma de folha plana
Frequency Characteristic:
Frequência ultraelevada
Rated Power:
50W
Housing:
alumínio preto
Type:
Freio enrolado em fio
Application:
Frenagem automotiva
Descrição do produto
Especificações e características pormenorizadas
Resistor de caixa de alumínio preto RX24 50W resistor de freio de freio
① RESISTOR DE LED PARA LUZES DE CARRO
Resistor de luz LED LED
nome do produto
Resistor de caixa de alumínio dourado para sinal de mudança de LED automotivo resistor HID
Descrição do produto
Resistor de luz automotiva, resistor de LED, resistor decodificador HID, resistor de caixa de alumínio, resistor de 50W
1. Usando cerâmica resistente a altas temperaturas como matriz de resistência, tem alto desempenho de dissipação de calor
2. Selecione um fio de liga de resistência altamente estável, enrole-o de acordo com métodos de processo rigorosos e solde-o por pontos em dois ou mais terminais condutores, fazendo com que a resistência tenha forte resistência ao impacto e alta estabilidade. O encapsulamento de tinta incombustível proporciona proteção eficaz ao fio de resistência, melhorando assim sua vida útil;
3. De acordo com os diferentes modelos de veículos e necessidades do cliente, monte fusíveis de temperatura e bases plásticas em produtos acabados.
Características
1. Os resistores de ajuste de automóveis têm características de alta potência, tamanho pequeno, baixa temperatura e desempenho estável;
2. Um único resistor pode atingir um ou mais valores de resistência;
3. A matriz de resistência pode ser selecionada em diferentes formatos, como circular, plana ou quadrada, de acordo com os diferentes modelos de veículos e necessidades do cliente. O fio do enrolamento de resistência pode ser plano ou redondo. Pode ser enrolado em papelão ondulado: As bases plásticas podem ser instaladas e montadas de acordo com a necessidade do cliente, podendo ser personalizadas com diversas cores;
4. Fusíveis de temperatura com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes.
Aplicação do produto
Amplamente utilizado em diferentes marcas e tipos de carros (resistência do ventilador automotivo/resistência ao controle de velocidade do ventilador/resistência da lanterna traseira automotiva).
Especificações Técnicas
| modelo | potência nominal (W) | Faixa de resistência (Ω) | Tolerância de Resistência (%) |
coeficiente de temperatura (×10- 6/℃) |
tensão de isolamento (V) |
Tensão máxima de sobrecarga (V) |
|||||||||||||
| Com placa de dissipação de calor | Sem placa de dissipação de calor | ||||||||||||||||||
| RX24 | 5 | 3 | 0,012~1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0,010~1,5KΩ | |||||||||||||||||
| 20 | 12,5 | 0,012~7,5KΩ | |||||||||||||||||
| 30 | 15 | 0,012~10KΩ | |||||||||||||||||
| 50 | 20 | 0,010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0,012~20KΩ | 2000 | 3.000 | ||||||||||||||
| 100 | 50 | 0,012~24KΩ | |||||||||||||||||
| 150 | 55 | 0,012~30KΩ | |||||||||||||||||
| 200 | 55 | 0,012~36KΩ | |||||||||||||||||
| 250 | 60 | 0,012~39KΩ | |||||||||||||||||
| 300 | 75 | 0,010~47KΩ | |||||||||||||||||
| 500 | 200 | 0,010~51KΩ | |||||||||||||||||
Características de desempenho
| Itens | Padrão | 测试方法Métodos de teste |
| 短时间过负荷 Sobrecarga de curto prazo |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻值并计算每度的阳值变化率 Para aumentar a tensão de 10 vezes a potência nominal ou a maior resistência e taxa de mudança de resistência de cada cálculo |
| 温度系数 Coeficiente de temperatura |
±300PPM/℃ | Temperatura máxima: temperatura máxima +100℃ Temperatura de teste; dentro de casa Temp.100℃ |
| 耐热性 Resistência ao calor da solda |
△R≤±(1%R0+0,05Ω) | Temperatura:350±10℃,Tempo:3 fotos Temperatura da solda: 350 ± 10 ℃, tempo: 3 segundos |
| 温度循环 Ciclagem de temperatura |
△R≤±(5%R0+0,05Ω) | 在-55℃时放置30分钟然后在+25℃时放置10 ,15分钟,然后 再在+275℃时放置30分钟,然后再在+25 ℃时放置10-15分钟,共循环5次 Em 55°C quando colocado por 30 minutos e depois em+25C colocado 10-15 minutos, e então em+275°C quando colocado 30 minutos, e então em+ 25C colocado 10-15 minutos, um total de 5 ciclos |
| 耐湿负荷 Vida útil da carga de umidade |
△R≤±(5%R0+0,05Ω) | Temperatura:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间 1000小时(1,5小时开0,5小时关) Tensão nominal 1,5 horas LIGADO, 0,5 horas DESLIGADO a 40 ± 2 ℃, 90-95 e RH por 1000 horas |
| 耐温负荷寿命 Vida útil da carga de resistência à temperatura |
△R≤±(5%R0+0,05Ω) | 在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 1000 pontos (1,5 pontos, 0,5 pontos) Na caixa de temperatura e umidade constante de 70°C mais ou menos 2°C aplicada tensão nominal ou a tensão máxima de trabalho (o que for menor) um total de 1000 horas (1,5 horas, 0,5 horas) |
| 可焊锡性 Soldabilidade |
吃锡面积95%以上 Pelo menos 95% de cobertura |
Temperatura máxima:245±3°C, temperatura:2±0,5°C 245±3°C por 2-3 segundos |
| 断续过负荷 Sobrecarga intermitente |
△R≤±(1%R0+0,05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, 循环10.000+200次 4 vezes a tensão nominal ou a tensão de carga intermitente máxima (o que for menor) para testar um segundo, pare 25 segundos.loop 10000+200 vezes |
| 引出端强度 Resistência à tração terminal |
△R±(2%R0+0,1Ω) | Número 10N Tensão 10N |
| 耐燃性 Resistência à chama |
不可有明显火焰 Não há fogo óbvio |
分别按5,10,16倍功率加交流负荷5分钟 Respectivamente, de acordo com 5, 10,16 vezes a potência mais carga CA por 5 minutos |
Especificação de tipo
Resistor de carcaça de alumínio para lâmpada de carro Resistor LED 20W
por exemplo:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J. |
| 产品类别Estilo | 小分类 Classificação pequena |
安装方式 instalação |
功率 Poder |
成品阻值 Valor |
误差 Tolerância |
| RXG24汽车电阻 Resistência automóvel |
T-单边安装孔式 Tipo de furo de montagem de lado único em T |
M-端子式 Tipo de terminal M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F±1% G ±2% ±5% |

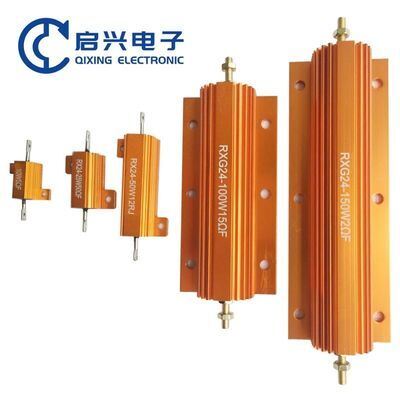

① RESISTOR DE CASCO DE ALUMÍNIO OURO
nome do produto
Resistor de concha de alumínio dourado de alta potência
Descrição do produto
A superfície do resistor de alumínio dourado tem uma ranhura de dissipação de calor, tamanho pequeno, grande potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência às intempéries, alta precisão, baixa resistência indutiva padrão, alta estabilidade, arquitetura forte e sua flexibilidade é boa para múltiplas opções de combinação, o que conduz à proteção mecânica e fácil instalação e uso.
Características
1. Tamanho pequeno e alta potência
2. Estrutura robusta e alta estabilidade;
3. Concha de alumínio para dissipação de calor, adequada para instalação de painéis de dissipação de calor.
4. Moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Está em conformidade com os requisitos sem chumbo/RoHS
Aplicação do produto
Campo de aplicação de resistores de revestimento de alumínio dourado de alta potência: amplamente utilizados nas indústrias de fonte de alimentação, conversor de frequência, elevador, áudio de palco e equipamentos de última geração
Dimensões
| Estilo | Unidade de dimensões: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0,3 | S±1 | H±0,5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15,5 | 10,5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15,5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15,5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4,5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44,5 | 19,5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
Especificações Técnicas
| Estilo | Classificação de potência | Faixa de resistência (Ω) | tensão máxima de trabalho (V) | Área da placa de dissipação de calor |
(g) |
||||
| Com placa de dissipação de calor | Sem placa de dissipação de calor | KAL | NKAL (não indutivo) |
KAL | NKAL (não indutivo) |
área de superfície (cm²) |
grossura (mm) |
||
| RXG24 10w | 10 | 8 | 0,02-6K | 0,03-2,3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0,012-15K | 0,02-5,5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0,01-40K | 0,02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0,1-3,0K | 0,1-3,0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0,4-50K | 0,12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0,6-80K | 0,15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0,6-90K | 0,15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva de redução de potência e curva de aumento de temperatura 功率衰减曲线和升温曲线
Curva PowerDerationg Curva Temp.Rise
Características de desempenho
| 项目Unid | 标准值Padrão | 测试方法Métodos de teste |
| 短时间过负荷 Sobrecarga de curto prazo |
±1% | 2,5倍额定功率/5秒 2,5 vezes de potência/5 segundos |
| 温度系数 Coeficiente de temperatura |
±200 ppm/℃ | 实验温度:室温+100℃ Temperatura de teste: temperatura interna.100℃ |
| 耐热性 Resistência ao calor da solda |
±1% | 焊锡温度:350±10℃,时间:3秒 Temperatura de solda: 350±10℃, tempo: 3 segundos |
| 耐电压 Tensão resistente dielétrica |
无烧毁或绝缘性破坏 Sem quebra ou flashover |
施加直流电压500 V持续1分钟 500V por 60 segundos |
| 耐湿负荷 Vida útil da carga de umidade |
±0,5% | Melhor:40±2℃,相对湿度:90-95%,1倍额定工作电压 时间1000小时(1,5小时开0,5小时关)Tensão nominal 1,5 horas LIGADO, 0,5 horas DESLIGADO a 40±2℃,90-95&UR por 1000h |
| 负荷寿命 Vida útil da carga |
±2,0% | Melhor:25℃,1倍额定工作电压,时间1000小时 (1,5小时开0,5小时关)Tensão nominal 1,5 horas LIGADO, 0,5 horas DESLIGADO às 25℃por 1000 horas |
| 可焊锡性 Soldabilidade |
吃锡面积95%以上 Pelo menos 95% de cobertura |
焊锡温度:235±5℃,时间:2±0,5秒 235±5℃por 2±0,5 segundos |
Especificação de tipo
Resistor de fio enrolado em alumínio dourado de alta potênciaDescrição do modelo do produto
por exemplo:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J. |
| 产品类别Estilo | 小分类 Classificação pequena |
安装方式 instalação |
功率 Poder |
成品阻值 Valor |
误差 Tolerância |
| RXG24金黄色铝壳电阻 Resistência dourada NKAL无感金黄色铝壳电阻 Resistência dourada sem sentido |
T-单边安装孔式 Tipo de furo de montagem de lado único em T |
M-端子式 Tipo de terminal M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F±1% G ±2% ±5% |
Embalagem do produto
Catálogos de produtos
perfil de companhia
Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e atender pedidos personalizados de OEM e ODM.
A qualidade de nossos produtos foi amplamente reconhecida pelos clientes e nosso serviço pós-venda também foi muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação e forneceremos os melhores serviços e produtos para devolver a confiança e o apoio dos clientes.
Sempre aderimos à filosofia empresarial de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço e fornecemos melhores produtos e serviços aos clientes. Aguardamos a sua cooperação e, em conjunto, criaremos um futuro melhor!
PERGUNTAS FREQUENTES:
1. quem somos nós?
Estamos sediados em Sichuan, China, a partir de 2005, vendemos para o mercado interno (70,00%), Europa Ocidental (8,00%), América do Norte (5,00%), Sul
Ásia (3,00%), Leste Asiático (3,00%), América do Sul (2,00%), Sul da Europa (2,00%), Leste Europeu (2,00%), Oriente Médio (2,00%), Sudeste
Ásia (2,00%), Oceania (1,00%). Há um total de cerca de 51 a 100 pessoas em nosso escritório.
2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspeção final antes do envio;
3.o que você pode comprar de nós?
Potenciômetro, resistor, filtro EMI, botão, interruptor
4. Por que você deveria comprar de nós e não de outros fornecedores?
Nossa empresa foi fundada em 2005, que desenvolve e fabrica principalmente diferentes tipos de potenciômetro, filtro de ruído AC DC,
e resistor de potência cerâmico e é um fabricante profissional garantindo alta qualidade, melhores serviços e melhor preço.
5. quais serviços podemos oferecer?
Termos de entrega aceitos: FOB, CFR, CIF, EXW, FCA;
Moeda de pagamento aceita: USD, EUR, CNY;
Tipo de pagamento aceito: T/T, L/C, , Western Union, Dinheiro;
Idioma falado: inglês, chinês
