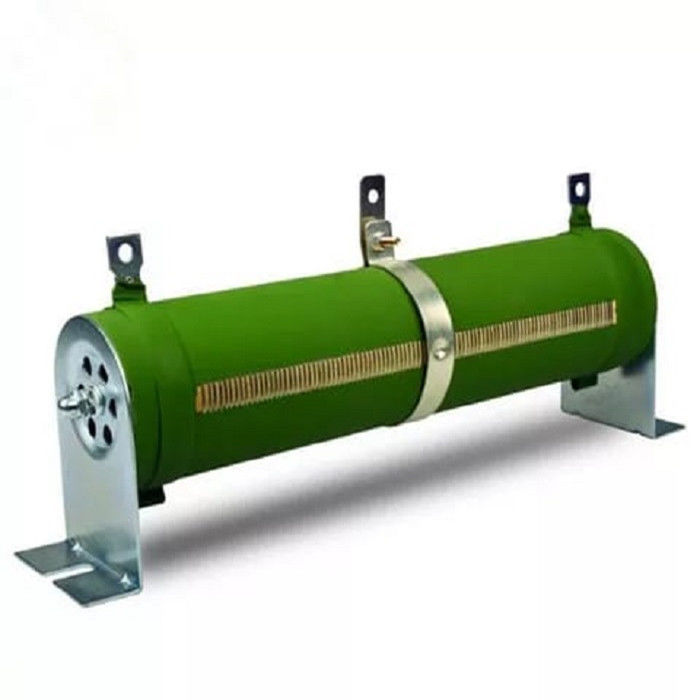

Resistores de fio enrolado ajustáveis Rx20, resistor cerâmico de alta potência de 100w
Características do produto:
Resistor de fio enrolado RX20, revestimento isolante de superfície resistente a altas temperaturas, com alta potência, forte resistência à sobrecarga, resistência à alta tensão (refere-se à tensão entre o eletrodo e o suporte de montagem).
RX20 é revestido com resistores de fio enrolado pintados para isolar e suportar altas temperaturas, com alta potência, forte resistência à sobrecarga e resistência à alta tensão (refere-se à pressão entre o eletrodo e o suporte de montagem)
Especificações:
| Faixa de potência |
10W-10000W. |
| Faixa de tensão- |
0.5KV-10KV. |
| Faixa de resistência |
1R-1KR. |
| Pressão- |
AC2500V / 1min50Hz. |
| Classificação IP |
IP00. |
| Temperatura nominal- |
375 °C, curto prazo / repetido 40% ED. |
| Constante de tempo de equilíbrio térmico |
τ = 200s. |
| Vantagens |
Alta tensão. |
| Embalagem-- |
embalagem em caixa de papelão. |
| Desvantagens |
baixa resistência ao choque |
Aplicações:
cargas simuladas, equipamentos de descarga, indústria/automação industrial
Tamanho do produto:
Tabela de tamanhos do produto:
| especificação |
potência
(W)
|
L1±2 |
L2±2 |
L3±3 |
D±2 |
H±2 |
H1±2 |
B±0.5 |
N±0.5 |
T±0.2 |
Φd±0.2 |
Faixa de resistência
(Ω)
|
peso
(G)
|
| RX20 |
10W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
20W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
30W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
40W |
85 |
105 |
125 |
20 |
20 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
90 |
| |
50W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
60W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
75W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
80W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
100W |
170 |
200 |
225 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
230 |
| |
150W |
215 |
245 |
270 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
300 |
| |
200W |
267 |
295 |
322 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
390 |
| |
300W |
267 |
290 |
317 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
550 |
| |
400W |
330 |
353 |
380 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
690 |
| |
500W |
330 |
348 |
364 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
850 |
| |
800W |
430 |
448 |
464 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
1900 |
| |
1000W |
430 |
455 |
480 |
60 |
60 |
118 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2250 |
| |
1500W |
430 |
460 |
492 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2650 |
| |
2000W |
430 |
460 |
492 |
80 |
80 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3000 |
| |
2500W |
500 |
530 |
562 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3500 |
| |
3000W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
3500W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
4000W |
500 |
530 |
560 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4650 |
| |
5000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
| |
6000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
*Nota: O tamanho é apenas para referência, o tamanho específico e a seleção precisam ser consultados. Desvio permissível do valor de resistência (%): ±5% ±10%, tensão de suporte (V): 3000.
Código de identificação do produto acabado:
| RX20 |
50 |
10R |
J |
| Categoria do produto |
Potência nominal |
Valor da resistência |
precisão |
| Série RX20 |
50=50W
100=100W
|
R1=0.1Ω
100R=100Ω
|
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
|
Observações: RX20 50W 10Ω ±5%, Modelo: RX20-50-10RJ; Baixa indutância, adicione a letra N ao número do modelo, por exemplo: N RX20-50-10RJ
Recomendações de uso do resistor
Recomenda-se que o resistor no uso do circuito deixe uma margem de potência de 1,5 vezes, como a tensão do circuito 100V, corrente 0,01A, potência calculada: P = 100 * 0,01 = 1W, neste momento a resistência não pode usar 1W, calcule 1 * 1,5 = 1,5W, não há resistência de 1,5W, então você precisa usar resistência de 2W.
