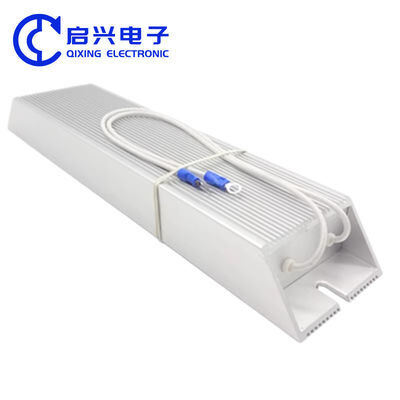

RXLG Servo Inverter Resistor de travagem Shell de alumínio 100W 200W 300W 500W
RXLG Servo Inverter Resistor de travagem Shell de alumínio 100W 200W 300W 500W
Key Attributes
Marca:BONENS
Model Number:RXLG
Place of Origin:Sichuan, China
Standard Packaging:Embalagens de cartão
Product Summary
Resistores de Frenagem com Carcaça de Alumínio para Servo Inversor RXLG 100W 200W 300W 500W NOME DO PRODUTO Resistor de frenagem 150W com carcaça de alumínio, resistor para conversor de frequência INTRODUÇÃO DO PRODUTO Resistor de carcaça de alumínio trapezoidal RXLG, também conhecido como resistor ...
Detalhes do produto
Destacar:
Servo Inverter pronto
,Faixa de 100 W a 500 W
,Corpo de Carcaça de Alumínio
Rated Power Range:
60w~2000w
Operating Voltage Range:
< 1,5 kV
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
3 000 V
Highest Precision:
1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤ 400 ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
Filamento / chumbo / inserção
Type:
Freio em casco de alumínio
Power Range:
100W, 200W, 300W, 500W
Application:
Servo, inversor
Descrição do produto
Especificações e características pormenorizadas
Resistores de Frenagem com Carcaça de Alumínio para Servo Inversor RXLG 100W 200W 300W 500W
NOME DO PRODUTO
Resistor de frenagem 150W com carcaça de alumínio, resistor para conversor de frequência
INTRODUÇÃO DO PRODUTO
Resistor de carcaça de alumínio trapezoidal RXLG, também conhecido como resistor de frenagem, resistor de regeneração, resistor de carga, resistor de descarga, resistor de freio, resistor de alta potência, resistor de descarga, etc.
O resistor de freio de carcaça de alumínio RXLG adota carcaça de liga de alumínio de alta dissipação de calor e material resistente a altas temperaturas como matriz de resistência, com enchimento de alta isolação e não combustível, e o substrato de resistência está firmemente combinado com o fio de resistência e a carcaça metálica, o que garante alta estabilidade e condutividade térmica. Possui rápida dissipação de calor, resistência à vibração, alta potência e forte resistência à sobrecarga, tamanho pequeno, fácil instalação, aparência bonita, adequado para ambientes industriais de controle rigorosos, e é um produto de suporte ideal para eletrônica de potência. É amplamente utilizado em freios de inversor, elevadores, laminadores, guindastes, máquinas de trefilação e testes de envelhecimento de carga.
DESCRIÇÃO DO MATERIAL DO PRODUTO
Resistor deslizante ajustável de carga de envelhecimento de descarga de freio de alta potência em tubo de porcelana RX20
| Carcaça externa | Boa dissipação de calor, adequado para instalação em dissipador de calor, alta isolação, estrutura de soldagem por fusão completa, instalado no substrato deve ter efeito de absorção de calor, com estrutura de moldagem de proteção ambiental, componentes de baixa reatividade sem enrolamento indutivo |
| Fio condutor | Fio Constantan ou fio de liga de nicromo, dependendo do valor da resistência |
| Materiais do núcleo | Cerâmica ou porcelana de talco depende do tamanho físico |
| Dissipadores de calor | O acabamento é fino, o enrolamento é uniforme, o uso de revestimentos inorgânicos e a isolação é durável. Supera a biografia |
CARACTERÍSTICAS DO PRODUTO
Características do resistor de carcaça de alumínio trapezoidal RXLG:
1. Tamanho pequeno, alta potência, forte capacidade de sobrecarga, boa dissipação de calor, resistência às intempéries, resistência à vibração·
2. Fácil de instalar firmemente, fácil de acoplar dissipador de calor. É adequado para uso em ambientes exigentes e rigorosos
3. O resistor de carcaça de alumínio trapezoidal da série RXLG é feito de carcaça de liga de alumínio de alta dissipação de calor
4. Material de enchimento totalmente selado com resina de silicone resistente a altas temperaturas e fumaça de sílica, não tóxico e inodoro. Proteção ambiental, verde e seguro
5. O esqueleto do fio de resistência enrolado é de cerâmica. O fio eletrolítico é feito de constantan e níquel-cromo. Garante resistência ao calor, resistência a altas temperaturas, desempenho estável e longa vida útil
CARACTERÍSTICAS ELÉTRICAS
A carcaça de alumínio possui bom desempenho de dissipação de calor, resistência às intempéries, resistência à vibração, fácil de instalar firmemente, fácil de acoplar dissipadores de calor e é adequada para uso em ambientes de alta demanda e rigorosos.
DIMENSÕES DO PRODUTO
| Potência Potência |
Dimensão (mm) | |||||||||
| PP ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | Fiação 2 (mm) |
Terminal | Faixa de valor de resistência Resistência |
Imagem 60W |
|
| 115 | 96 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureB | 800W | |
| 140 | 121 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 165 | 135 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 190 | 171 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 215 | 185 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 165 | 135 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 215 | 185 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 265 | 235 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 335 | 305 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 400 | 382 | 61 | 59 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DE AUMENTO DE TEMPERATURA DA SUPERFÍCIE |
| 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DE AUMENTO DE TEMPERATURA DA SUPERFÍCIE |
| 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DE AUMENTO DE TEMPERATURA DA SUPERFÍCIE |
| 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DE AUMENTO DE TEMPERATURA DA SUPERFÍCIE |
| 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DE AUMENTO DE TEMPERATURA DA SUPERFÍCIE |
CURVA DE DERATING
A
PPÁREA DE APLICAÇÃO
1. O resistor de carcaça de alumínio trapezoidal RXLG é usado como resistor de frenagem para proteger o inversor e o servo contra os danos da energia regenerativa do motor
2. O resistor de carcaça de alumínio trapezoidal RXLG é usado como carga falsa em equipamentos de eletrônica de potência, como geradores e sistemas de inversor, para testar os indicadores de desempenho do equipamento
3. Os resistores de carcaça de alumínio trapezoidal RXLG são usados como resistores de amostragem, resistores de limitação de corrente, resistores de partida, resistores de descarga, resistores de carga, resistores de regeneração e resistores de reinicialização em equipamentos de eletrônica de potência
4. O resistor de carcaça de alumínio trapezoidal RXLG é usado como elemento de limitação de corrente ou elemento divisor de tensão no circuito de inversor, servo, fonte de alimentação e outros equipamentos para regular e estabilizar corrente e tensão
EMBALAGEM DE PRODUÇÃO
Os resistores de freio de alumínio RXLG são embalados individualmente em caixas de papelão
Código de identificação do produto acabado
RXLG
| 200 | 50R | J | L | Categoria do produto |
| potência nominal | resistência | Precisão | Fiação | Série RXLG (carcaça de alumínio trapezoidal) |
| 50=50W | 100=100W R1=0.1Ω |
100R=100Ω F=±1% |
G=±2% H=±3% J=±5% K=±10% T = rosca |
L = chumbo P = inserção *Observação: RXLG 200W 50Ω ±5%, modelo: RXLG-200-50RJ-L; baixa indutância, adicione a letra N ao modelo, por exemplo: N RXLG-200-50RJ |
Resistores são recomendados para uso
Recomenda-se deixar uma margem de potência de 1,5 vezes para a resistência no uso do circuito, como tensão do circuito 100V, corrente 0,01A, potência calculada: P = 100 * 0,01 = 1W, neste momento a resistência não pode usar 1W, calcule 1 * 1,5 = 1,5W, não há resistência de 1,5W, portanto, é necessária resistência de 2W
