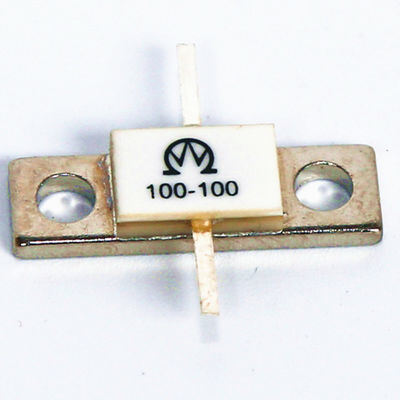

1000W 0.1 Ohm Composição cerâmica Resistente de flange RF de alta potência
1000W 0.1 Ohm Composição cerâmica Resistente de flange RF de alta potência
Key Attributes
Marca:BONENS
Model Number:RIG41
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
Resistor de flange cerâmico de 1000W (0,1Ω-100kΩ) com tolerância de ±10%. Apresenta tamanho compacto, alta capacidade de potência, desempenho estável e ampla temperatura operacional (-55°C~+165°C). Ideal para circuitos de RF, transmissores e equipamentos de comunicação. Opções de montagem personalizadas disponíveis.
Detalhes do produto
Destacar:
1000W 0
,1 Ohm
,Composição cerâmica
Resistance:
100-100kΩ
Resistance Tolerance:
± 10%
Mounting Holes:
2, 4
Leading Wires:
Único/duplo
Technology:
Composição cerâmica
Package Type:
Montagem em superfície
Composition:
Cerâmica
Operating Temperature:
-55°C~+165°C
Frequency Range:
0~2 GHz
Standing Wave Ratio:
1,2~1,3
Insulation Resistance:
≥ 1GΩ
Withstand Voltage:
500V/1mm
Terminal Strength:
10N,5S
Solderability:
240°C,3s
Rated Power:
20W-1000W (70°C)
Rated Power:
1000 W
Resistance:
0.1 Ohm
Material:
Composição cerâmica
Feature:
Excelentes características de alta frequência
Descrição do produto
Especificações e características pormenorizadas
Resistência de flange RIG de alta potência 1000W 0,1 Ohm
Resistente de flange de nível profissional concebido para aplicações de alta potência com excelentes características de alta frequência e desempenho estável.
Características e aplicações do produto
- Tamanho compacto com grande capacidade de potência
- Excelentes características de alta frequência
- Desempenho estável e fácil instalação
- Ideal para divisores de potência, resistência de isolamento e resistência de carga terminal em circuitos de alta frequência
- As aplicações incluem acopladores de cavidade, combinadores, duplexadores, transmissores TV/FM, geradores de sinal, antenas de estações base, sistemas 3G e antenas inteligentes
- Amplamente utilizado na aviação, no aeroespacial, nos sistemas de radar, nas estações de rádio, na radiodifusão e nos equipamentos de comunicação
Características elétricas
| Faixa de resistência nominal | 1Ω-500Ω |
| Resistência tolerância | ± 5% |
| Faixa de frequência | 0~2 GHz |
| Proporção de onda em pé | 1.2~1.3 |
| Resistência ao isolamento | ≥ 1GΩ |
| Resiste à tensão | 500 V/1 mm (espessura do substrato) |
Características físicas
| Resistência terminal (10N, 5S) | Não se solte e caia. |
| Soldabilidade (240°C, 3 s) | Área de cobertura de camada de estanho de 95% |
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Potência nominal | 20W-1000W (70°C) |
| Intervalo de temperatura | -55°C~+165°C |
| TCR | ≤ ± 150 PPM/°C |
| Choque de temperatura (-55°C/+125°C, 3 vezes) | ΔR≤±5%R |
| A prova de umidade (GJB306A-96-Método 106) | ΔR≤±5%R |
| Vibração (10-500HZ, 0,75 mm, 6h) | ΔR≤±3%R, sem danos mecânicos |
| Ensaio a baixa temperatura (-55°C, 24h) | ΔR≤±5%R |
| Duração da carga (96) | ΔR≤±5% |
| Colisão | ΔR≤±3%R |
Embalagem e entrega
Serviços de embalagem profissionais, ecológicos, convenientes e eficientes para garantir a segurança das suas mercadorias durante o transporte.
Perfil da empresa
A Sichuan Qixing Electronics Co., Ltd. é especializada na fabricação de resistores de alta potência, potencialômetros de corda, potencialômetros trimmer, potencialômetros rotativos de carbono e peças de precisão.Com uma vasta experiência em produtos industriais civis e de defesa, aplicamos rigorosamente os sistemas de controlo de qualidade ISO9001 e ISO2000.
Os nossos produtos são amplamente utilizados em produtos de comunicação electrónica, aparelhos de medição de instrumentos, equipamentos de TV a cabo, produtos de eletricista, televisão a cores, consoles, produtos de vídeo e áudio,e muitas outras aplicaçõesPara manter a nossa posição de liderança na indústria,reforçamos as nossas capacidades de desenvolvimento de produtos e introduzimos fornos de polimerização de alta temperatura de ponta do mundo dos EUA para estabelecer linhas de produção de elementos de resistência cerâmica.
A QIXING emprega actualmente 500 trabalhadores, incluindo 56 profissionais (35 com mais de 10 anos de experiência em potenciais/resistores de alta potência).Serviços OEM, suporte pós-venda abrangente e assistência técnica para novas ideias de produtos.
A nossa empresa tem feito contribuições significativas para a defesa nacional e desenvolvimento económico, fornecendo produtos de alta qualidade para unidades de defesa e indústria civil.A nossa política de qualidade é "Inovação técnica, esforçando-se pela perfeição, continuando a melhorar, satisfazendo continuamente os clientes, e o nosso objetivo é "deixar os clientes estarem completamente satisfeitos." A nossa equipe dedicada continua a criar um amanhã magnífico com inteligência e diligência.
Perguntas Frequentes
Quem somos nós?
Estamos baseados em Sichuan, China, estabelecidos em 2005. Servimos mercado doméstico (70.00%), Europa Ocidental (8.00%), América do Norte (5.00%), Ásia do Sul (3.00%), Ásia Oriental (3.00%), América do Sul (2.00%),Europa do Sul (2.00%), Europa Oriental (2.00%), Médio Oriente (2.00%), Sudeste Asiático (2.00%) e Oceania (1.00%).
Como podemos garantir a qualidade?
Fornecer sempre amostras de pré-produção antes da produção em massa; realizar sempre a inspecção final antes do envio.
O que pode comprar de nós?
Potenciômetros, resistores, filtros EMI, botões, interruptores
Por que você deve comprar de nós em vez de outros fornecedores?
Fundada em 2005, especializamos-nos no desenvolvimento e fabricação de vários tipos de potencialómetros, filtros de ruído AC/DC e resistores de potência cerâmicos.Somos um fabricante profissional que garante alta qualidade, melhores serviços e preços competitivos.
Que serviços podemos prestar?
Termos de entrega aceites: FOB, CFR, CIF, EXW, FCA
Moeda de pagamento aceita: USD, EUR, CNY
Tipo de pagamento aceito: T/T, L/C, , Western Union, numerário
Línguas faladas: Inglês, Chinês
Moeda de pagamento aceita: USD, EUR, CNY
Tipo de pagamento aceito: T/T, L/C, , Western Union, numerário
Línguas faladas: Inglês, Chinês
