Resistor de Flange de 100W e 50 Ohm com Tolerância de 5% para Aplicações de RF de Alta Potência
Resistor de Flange de 100W e 50 Ohm com Tolerância de 5% para Aplicações de RF de Alta Potência
Key Attributes
Marca:BONENS
Model Number:equipamento
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
Resistor de flange de 100 W (1-500Ω, tolerância de ±5%) com faixa de frequência de 0-2 GHz, 1,2-1,3 SWR e temperatura operacional de -55 ℃ a +165 ℃. Certificado RoHS, TUV, ISO9001. Opções de terminais personalizados disponíveis.
Detalhes do produto
Destacar:
100W 50 Ohm
,5 por cento de tolerância
,RF de alta potência
Resistance Range:
1Ω-500Ω
Resistance Tolerance:
± 5%
Frequency Range:
0~2 GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500V/1mm
Size:
20*6*2,7
Insulation Resistance:
≥ 1GΩ
Rated Power:
1~1200W (70°C)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, sem danos mecânicos
Terminal Strength:
10N,5S
Solderability:
240°C,3s
Rated Power:
100 W
Resistance:
50 ohms, 100 ohms
Resistance Range:
1 a 500 ohms
Tolerance:
±5%
Frequency:
0-2GHz
Descrição do produto
Especificações e características pormenorizadas
Resistor de Flange de 100W 50ohm 100ohm
Visão Geral do Produto
Resistores de flange de alta potência RF projetados para aplicações industriais e de telecomunicações exigentes.

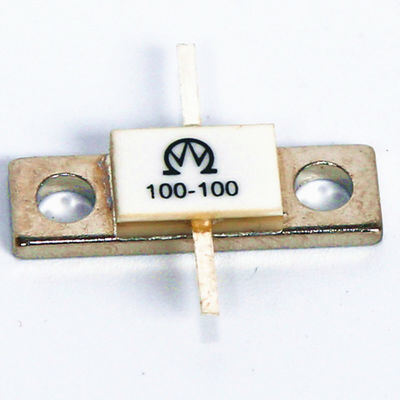

Imagens do Produto
Faixa de Potência e Configurações
Disponível em potências nominais de 100W a 1000W com valores de resistência de 10ohm a 50ohm. Todos os resistores de flange RF podem ser configurados com terminais simples ou duplos para atender a vários requisitos de aplicação.
Desenhos Técnicos
Especificações Técnicas
Características Elétricas
| Faixa de resistência nominal | 1 ~ 500Ω |
| Tolerância de resistência | ±5% |
| Faixa de frequência | 0 ~ 2GHz |
| Relação de onda estacionária | 1.2 ~ 1.3 |
| Resistência de isolamento | ≥ 1GΩ |
| Tensão suportável | 500V/1 mm (Espessura do substrato) |
Características Ambientais
| Potência nominal | 1 ~ 1200W (70°C) |
| Faixa de temperatura de operação | -55°C ~ +165°C |
| TCR (Coeficiente de Temperatura de Resistência) | ±300 × 10⁻⁶/°C |
| Choque térmico (-55°C/+125°C, 3 vezes) | ΔR ≤ ±5%R |
| À prova de umidade (GJB306A-96-Método106) | ΔR ≤ ±5%R |
| Vibração (10-500Hz, 0.75mm, 6h) | ΔR ≤ ±3%R, Sem danos mecânicos |
| Teste de baixa temperatura (-55°C, 24h) | ΔR ≤ ±5%R |
| Vida útil sob carga (96 horas) | ΔR ≤ ±5% |
| Resistência à colisão | ΔR ≤ ±3%R |
Características Físicas
| Resistência do terminal (10N, 5S) | Sem soltura e queda |
| Soldabilidade (240°C, 3s) | Área de cobertura da camada de estanho de 95% |
Embalagem e Entrega
Informações de Contato
Pessoa de Contato: Gina
WhatsApp: 86-18010662198
Skype: Gina.zhou12
E-mail: Qixing_Gina@163.com
