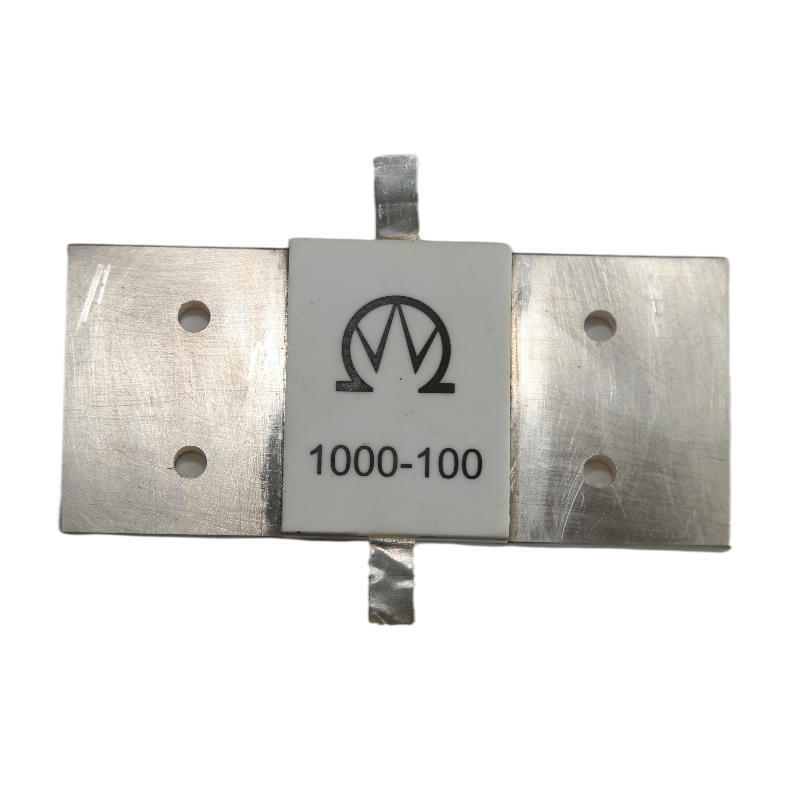

500W 50 Ohm Flange Mount RF Resistor com terminação de alta potência
500W 50 Ohm Flange Mount RF Resistor com terminação de alta potência
Key Attributes
Marca:BONENS
Model Number:RIG22-500W-50R
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
Resistor RF de montagem em flange de 500 W com faixa de 10-500Ω, tolerância de ± 5% e excelente desempenho de frequência de 0-2 GHz. Possui certificações RoHS, TUV, ISO9001, design compacto e operação estável de -55°C a +165°C para uso confiável em sistemas de comunicação.
Detalhes do produto
Destacar:
500W 50 Ohm
,Montagem em flange
,Terminação de alta potência
Resistance Range:
10 ohms ~ 500 ohms
Resistance Tolerance:
±5%(J)
Frequency Range:
0~2 GHz
Standing Wave Ratio:
1.2-1.3
Withstand Voltage:
500V/1mm
Rated Power:
500W
Temperature Coefficient:
± 150 ppm/°C
Operating Temperature:
-55°C~+165°C
Insulation Resistance:
≥ 1GΩ
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, sem danos mecânicos
Terminal Strength:
10N,5S
Solderability:
240°C,3s
Load Life:
ΔR≤±5%
Resistance:
50 ohms
Type:
terminação de montagem em flange
Application:
Circuitos RF
Descrição do produto
Especificações e características pormenorizadas
Resistência RF 50 Ohm 100 Ohm 500W Resistência de terminação de montagem de flange
Visão geral do produto
Folhas de carga de potência, resistores de RF, resistores de flange, resistores de microstrip, resistores de película espessa de RF, resistores de microondas, resistores de carga, resistores de atenuação, resistores de acoplamento
Características principais e aplicações
- Dimensões compactas com alta potência
- Excelentes características de alta frequência
- Desempenho fiável e fácil instalação
- Ideal para distribuidores de energia, resistência de isolamento e resistências de carga terminal
RIG Tecnologia de resistência de alta potência
As nossas resistências de alta potência apresentam excelentes características de alta frequência com um design não indutivo de película espessa.oferecem baixos custos de montagem e compatibilidade com equipamentos de montagem automática SMTCom alta resistência mecânica e estabilidade excepcional, estes resistores proporcionam uma longa vida útil para circuitos de RF, resistores de isolamento de circuitos de alta frequência,Cargas terminais da estação base de comunicação, acopladores e muito mais.
Área de aplicação
As resistências de dupla condução de flange são componentes passivos essenciais em circuitos eletrônicos, servindo para equilibrar circuitos ajustando os valores da resistência para alcançar o equilíbrio de corrente ou voltagem.Isto garante o funcionamento estável do circuito em dispositivos eletrónicos e sistemas de comunicação.
O conjunto de resistores de dupla condução de flange combina uma flange e um resistor de dupla condução por solda.A brincadeira facilita a instalação de circuito fácil, proporcionando uma dissipação de calor superior durante a operação.
Vantagens do produto
- Instalação fácil:As dimensões padrão permitem a instalação simples sem ferramentas especiais
- Excelente estabilidade:Materiais de resistência de alta qualidade garantem valores de resistência estáveis com coeficiente de temperatura mínimo
- Alta precisão:Materiais de resistência avançados proporcionam precisão e confiabilidade superiores
- Forte intercambiabilidade:Compatíveis com resistores de diferentes especificações e modelos
Especificações técnicas
| Características elétricas | |||
|---|---|---|---|
| Intervalo de resistência nominal | 1 ~ 500Ω | ||
| Tolerância à resistência | ± 5% | ||
| Faixa de frequências | 0~2 GHz | ||
| Proporção de onda em pé | 1.2~1.3 | ||
| Resistência ao isolamento | ≥ 1GΩ | ||
| Resistir à tensão | 500 V/1 mm (espessura do substrato) | ||
| Características ambientais | |||
| Potência nominal | 1~1000W (70°C) | ||
| Intervalo de temperatura | -55°C~+165°C | ||
| TCR | ± 300 × 10-6/°C | ||
| Choque de temperatura (-55°C/+125°C, 3 vezes) | ΔR≤±5%R | ||
| A prova de umidade (GJB306A-96-Método 106) | ΔR≤±5%R | ||
| Vibração (10-500HZ, 0,75 mm, 6h) | ΔR≤±3%R, sem danos mecânicos | ||
| Ensaio a baixa temperatura (-55°C, 24h) | ΔR≤±5%R | ||
| Duração da carga (96) | ΔR≤±5% | ||
| Colisão | ΔR≤±3%R | ||
| Características físicas | |||
| Força terminal ((10N,5S) | Não se solte e caia. | ||
| Soldabilidade ((240°C,3s) | Área de cobertura de camada de estanho de 95% | ||
Embalagem e entrega
Fornecemos serviços de embalagem profissionais, ecológicos, convenientes e eficientes para garantir a completa segurança das suas mercadorias durante o transporte.
Perfil da empresa
A Sichuan Qixing Electronics Co., Ltd. é especializada na fabricação de resistores de alta potência, potenciômetros de corda, potenciômetros trimmer, potenciômetros rotativos de carbono e componentes de precisão.Com uma vasta experiência em produtos civis e de defesa, aplicamos rigorosamente os sistemas de controlo de qualidade ISO9001 e ISO2000.
Os nossos produtos são amplamente utilizados em produtos de comunicação electrónica, aparelhos de medição de instrumentos, equipamentos de TV a cabo, produtos de eletricista, televisão a cores, produtos de vídeo e áudio,e muitas outras aplicações. We maintain our industry leadership through continuous product development and were the first to introduce world-leading high-temperature polymerization furnaces from the USA for ceramic resistance element production.
A QIXING emprega 500 trabalhadores, incluindo 56 profissionais (35 com mais de 10 anos de experiência em potenciais/resistores de alta potência).Apoio pós-venda abrangente, e assistência técnica para novas ideias de produtos.
Perguntas Frequentes
- Quem somos nós?Com sede em Sichuan, China, desde 2005, atendemos o mercado interno (70%), Europa Ocidental (8%), América do Norte (5%) e outras regiões globais com 51-100 funcionários.
- Como garantimos a qualidade?As amostras de pré-produção e a inspecção final antes da expedição asseguram uma qualidade constante.
- O que pode comprar de nós?Potenciômetros, resistores, filtros EMI, botões, interruptores
- Por que escolher-nos em vez de outros fornecedores?Fundada em 2005, somos um fabricante profissional que garante alta qualidade, excelente serviço e preços competitivos.
- Que serviços oferecemos?Termos de entrega aceites: FOB, CFR, CIF, EXW, FCA; Moedas de pagamento aceites: USD, EUR, CNY; Tipos de pagamento aceitos: T/T, L/C, , Western Union, Cash; Idiomas: Inglês, Chinês
