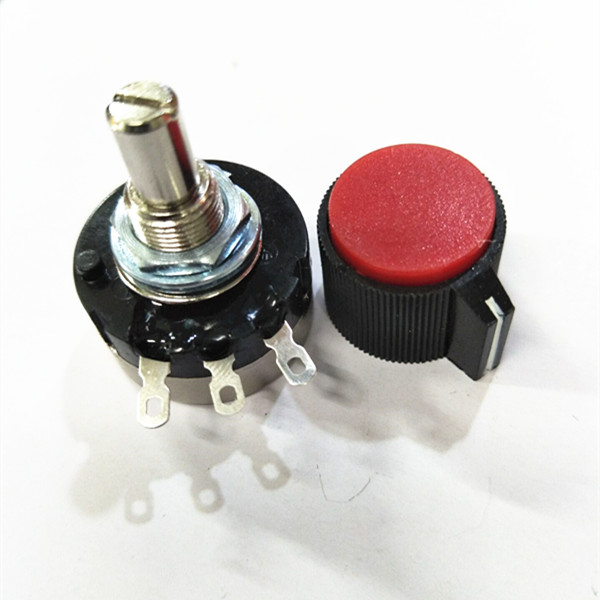

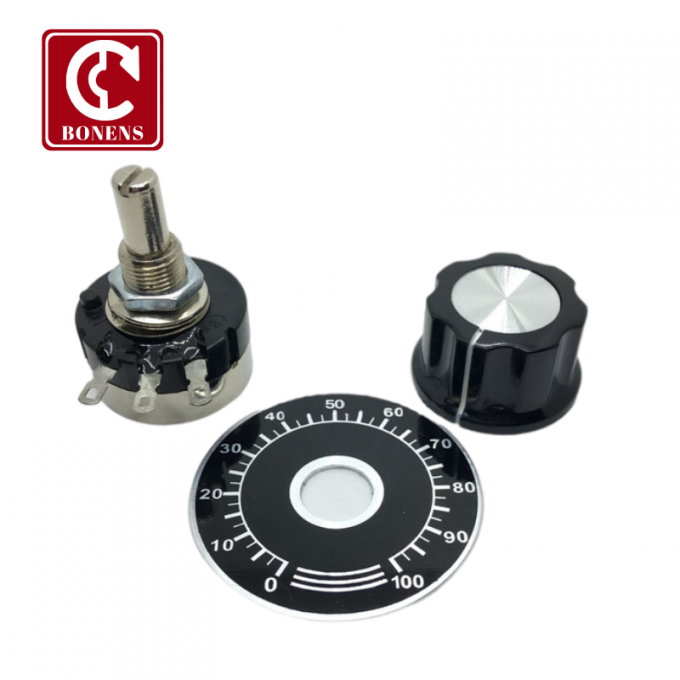

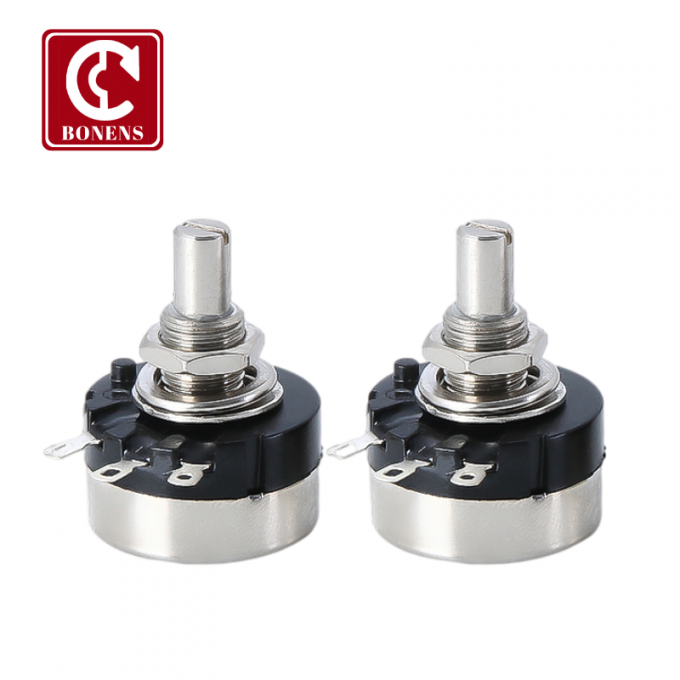

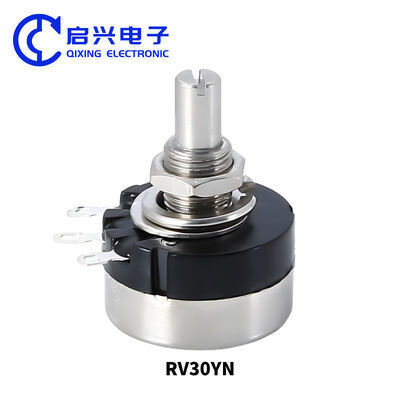

RV24YN20S Filme de carbono ajustável Potenciômetro de giro único Resistor rotativo variável
Key Attributes
Product Summary
Potenciômetro rotativo de giro único ajustável de filme de carbono RV24YN20S, resistor variável 1K 2K 5K 10K 20K potenciômetro ajustável Descrição do Produto Especificação Característica elétrica: Faixa de resistência total B50Ω~B2MΩ A,C:1KΩ~2MΩ Tolerância de resistência ±10% Resistência final ≤3Ω ...
Detalhes do produto
Volta única ajustável
,Faixa de 1K a 20K
,Elemento de película de carbono
Potenciômetro rotativo de giro único ajustável de filme de carbono RV24YN20S, resistor variável 1K 2K 5K 10K 20K potenciômetro ajustável




|
Característica elétrica:
|
|||
|
|
B50Ω~B2MΩ
|
||
|
A,C:1KΩ~2MΩ
|
|||
|
Tolerância de resistência
|
±10%
|
||
|
Resistência final
|
≤3Ω
|
||
|
|
B (Linear)
|
||
|
A (Logarítmica)
|
|||
|
C (Logarítmica inversa)
|
|||
|
Variação da resistência de contato
|
3% ou 3Ω, o que for maior
|
||
|
|
B:0.25W/40°C, 0W/85°C
|
||
|
AC:0.125W/40°C, 0W/85°C
|
|||
|
|
B: DC315V ou potência nominal, o que for menor
|
||
|
AC: DC200V ou potência nominal, o que for menor
|
|||
|
Resistência de isolamento
|
≥100MΩ
|
||
|
Rigidez dielétrica
|
AC1000V 1 minuto
|
||
|
Ângulo elétrico
|
280°±10°
|
||
|
Característica ambiental:
|
|||
|
Calor de soldagem
|
350°C 3seg
|
||
|
Vida útil de rotação
|
15.000 ciclos
|
||
|
Vida útil sob carga
|
1000 horas com carga nominal
|
||
|
|
3 direções por 2 horas cada,
|
||
|
Amplitude 1,5 mm
|
|||
|
Característica de temperatura
|
-10°C 30 minutos sem carga
|
||
|
Exposição a baixa temperatura
|
1 hora sem carga
|
||
|
Vida útil sob umidade e carga
|
40°C 90~95% UR 500 horas
|
||
|

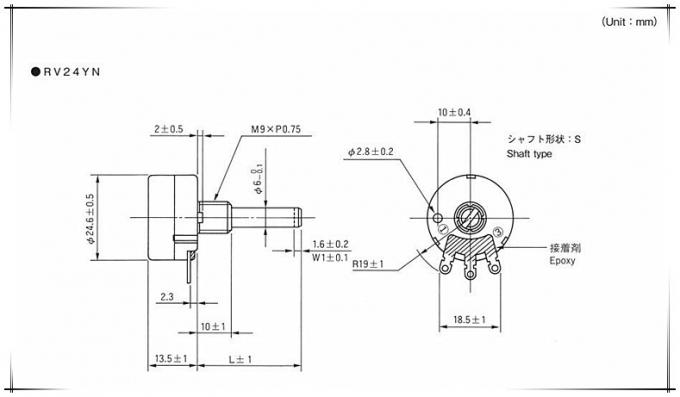

Característica mecânica:
|
|||
|
Ângulo mecânico
|
300°±5°
|
||
|
Torque do eixo
|
5~30mN.m (51~306gf.cm)
|
||
|
Força de parada
|
900mN.m min. (9,18kgf.cm min.)
|
||
|
Faixa de temperatura de operação.
|
-10°C~+85°C
|
||
|
Soldabilidade
|
235°C, 5 seg
|
||
|
Torque de aperto da porca
|
1470mN.m máx. (15kgf.cm máx.)
|
||
