nome do produto

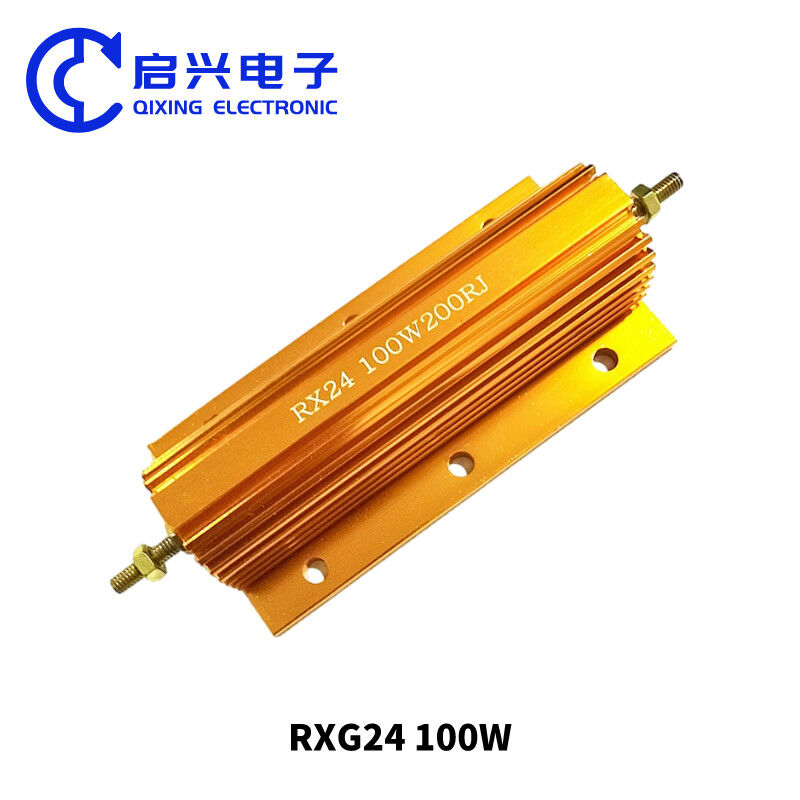

Resistor de carcaça de alumínio dourado de alta potência
Descrição do produto
A superfície do resistor de carcaça de alumínio dourado possui uma ranhura de dissipação de calor, tamanho pequeno, alta potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência às intempéries, alta precisão, resistência indutiva baixa padrão, alta estabilidade, arquitetura forte e sua flexibilidade é boa para múltiplas opções de combinação, o que é propício à proteção mecânica e fácil instalação e uso.
Características
1. Tamanho pequeno e alta potência
2. Estrutura robusta e alta estabilidade;
3. Carcaça de alumínio para dissipação de calor, adequada para instalação de painéis de dissipação de calor.
4. Moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Em conformidade com os requisitos lead-free/RoHS
Aplicação do produto
Campo de aplicação de resistores de carcaça de alumínio dourado de alta potência: amplamente utilizado nas indústrias de fontes de alimentação, conversores de frequência, elevadores, áudio de palco e equipamentos de ponta
Dimensões
| Estilo |
Unidade de dimensão: mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Especificações Técnicas
| Estilo |
Potência Nominal |
Faixa de resistência (Ω) |
tensão máxima de trabalho (V) |
Área da placa de dissipação de calor |
Peso
(g)
|
| Com placa de dissipação de calor |
Sem placa de dissipação de calor |
KAL |
NKAL
(não indutivo) |
KAL |
NKAL
(não indutivo) |
área da superfície
(cm²) |
espessura
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Características de Desempenho
| Itens |
Padrão |
Métodos de Teste |
| Sobrecarga de curta duração |
±1% |
2,5 vezes a potência/5 segundos |
| Coeficiente de Temperatura |
±200 PPM/°C |
Temperatura de teste: interior Temp.100°C |
| Resistência ao calor de solda |
±1% |
Temp. de solda: 350±10°C, tempo: 3 segundos |
| Tensão dielétrica suportada |
Sem ruptura ou arco elétrico |
500V por 60 segundos |
| Vida útil sob carga de umidade |
±0.5% |
Tensão nominal
1,5h ligado, 0,5h desligado a 40±2°C, 90-95% UR por 1000h |
| Vida útil sob carga |
±2,0% |
Tensão nominal 1,5h ligada, 0,5h
desligada a 25°C por 1000h |
| Soldabilidade |
Pelo menos 95% de cobertura |
235±5°C por 2±0,5 segundos |
