Detalhes do produto
Lugar de origem: China
Marca: BONENS
Certificação: RoHS
Número do modelo: RX24/RXG24
Termos do pagamento & do transporte
Tipo: |
Resistência de caixa de alumínio |
Modelo: |
RX24/RXG24 |
Faixa de potência nominal: |
5W~500W |
Desvio de resistência admissível: |
5% |
Materiais: |
Ferida do fio |
Coeficiente de temperatura: |
PTC |
Intervalo de deriva de temperatura: |
≤ 300 ppm/°C |
Intervalo de temperatura de funcionamento: |
-55°C~+300°C |
Características de potência: |
De alta potência |
Forma: |
Forma de folha plana |
Característica de frequência: |
Frequência ultraelevada |
Tipo: |
Resistência de caixa de alumínio |
Modelo: |
RX24/RXG24 |
Faixa de potência nominal: |
5W~500W |
Desvio de resistência admissível: |
5% |
Materiais: |
Ferida do fio |
Coeficiente de temperatura: |
PTC |
Intervalo de deriva de temperatura: |
≤ 300 ppm/°C |
Intervalo de temperatura de funcionamento: |
-55°C~+300°C |
Características de potência: |
De alta potência |
Forma: |
Forma de folha plana |
Característica de frequência: |
Frequência ultraelevada |
Nome do produto 产品名称

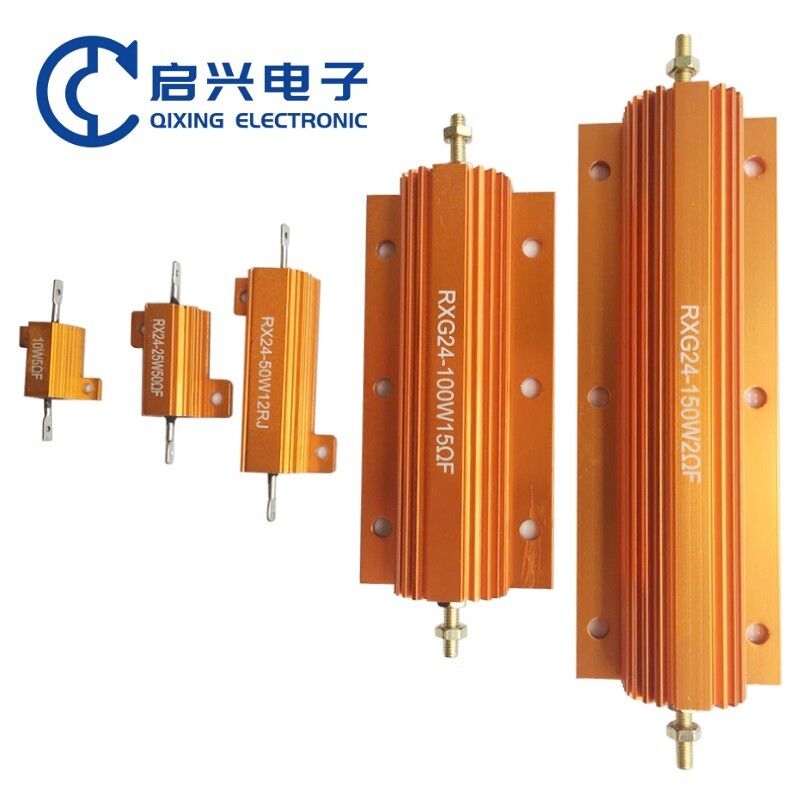

Resistência de alta potência de alumínio de ouro
Descrição do produto
A superfície do resistor de alumínio de carapaça de ouro tem um sulco de dissipação de calor, pequeno tamanho, grande potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência ao clima, alta precisão,Resistência indutiva normal baixa, alta estabilidade, arquitetura forte e sua flexibilidade é boa para opções de combinação múltiplas, o que favorece a proteção mecânica e a fácil instalação e uso.
Características do produto
1Pequeno tamanho e alta potência.
2Estrutura robusta e elevada estabilidade;
3. Capa de alumínio para dissipação de calor, adequada para instalação de painéis de dissipação de calor.
4. moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Cumprir os requisitos RoHS/sem chumbo
Aplicação do produto
Campo de aplicação de resistores de camada de alumínio de ouro de alta potência: amplamente utilizados em fontes de alimentação, conversores de frequência, elevadores, áudio de palco e indústrias de equipamentos de ponta
Dimensões
| Estilo | Unidade de dimensões: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A ± 1 | B±1 | C ± 1 | E ± 0.3 | S± 1 | H ± 0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Especificações técnicas 技术说明
| Estilo | Classificação de potência | Faixa de resistência ((Ω) | tensão máxima de funcionamento ((V) | Área da placa de dissipação de calor |
(g) |
||||
| Com placa de dissipação de calor | Sem placa de dissipação de calor | KAL | NKAL (não indutivo) |
KAL | NKAL (não indutivo) |
Área de superfície (cm2) |
espessura (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva de redução de potência e curva de aumento de temperatura curva de redução de potência e curva de aquecimento
Curva de potência, curva de proporção, curva de temperatura.
Características de desempenho
| 项目Números | 标准值Padrão | 方法 de testeMétodos de ensaio |
| 短时间过负荷 (tempo curto) Sobrecarga de curta duração |
± 1% | 2.5倍额定功率 (quantidade de potência)/5秒 2.5 vezes a potência/5 segundos |
| 温度系数 Coeficiente de temperatura |
± 200 ppm/°C | 实验温度:室温+100°C Temperatura de ensaio: temperatura interna.100°C |
| 耐热性 resistência ao calor Resistência ao calor da solda |
± 1% | ¥ Cinza temperatura:350 ± 10°C,时间:3秒 Temperatura de solda: 350 ± 10°CTempo: 3 segundos. |
| resistente à pressão eléctrica Voltagem de resistência dielétrica |
无烧毁 ou绝缘性破坏 Sem avarias ou flashover |
施加 直流电压500 V持续1Minutos. 500 V durante 60 segundos |
| 耐湿负荷 resistência à humidade A humidade carrega a vida |
± 0,5% | 温度:40±2°C,Humidade relativa:90-95%,1倍额定 tensão de trabalho 时间1000小时1.5小时开0.5小时关) Tensão nominal 1.5 horas de funcionamento,0.5 horas desligado a 40±2°C, 90-95&RH durante 1000h |
| 负荷 vida útil Duração da carga |
± 2,0% | 温度:25°C,1倍额定 trabalho pressão elétrica, tempo1000小时 1.5小时开0.5小时关) Voltagem nominal ligada 1,5 horas,0.5 horas Desligado aos 25.°Cdurante 1000 horas |
| Capacidade de alumínio Soldabilidade |
吃锡 área95%acima. Cobertura de pelo menos 95% |
¥ Cinza temperatura:235 ± 5°C,时间:2 ± 0.5秒 235 ± 5°Cdurante 2±0,5 segundos |
Especificação do tipo 型号说明
Resistente de enrolamento por arame de carapaça de alumínio de alta potênciaDescrição do modelo do produto
Por exemplo:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Estilo | 小分类 Pequena classificação |
Modo de instalação instalação |
功率 Potência |
成品阻值 Valor |
误差 误差 Tolerância |
| RXG24黄金 电阻 Resistência dourada NKAL无感金黄色 电阻 Sem sentido, resistência dourada. |
- O quê?单边安装孔式 (Ferro de instalação do lado) Tipo de furo de montagem de lado único em T |
- O quê?端子式 Tipo de terminal M |
10W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Embalagem do produto 产品包装
Catálogos de produtos
Resistência de luz LED LED车灯电阻器
Nome do produto 产品名称
Resistência de caixa de alumínio de ouro para sinalização de viragem de LED automotiva Resistência HID
Descrição do produto
Resistência luminosa automotiva, resistência LED, resistência HID decodificadora, resistência de caixa de alumínio, resistência de 50 W
1Utilizando cerâmica resistente a altas temperaturas como matriz de resistência, tem um elevado desempenho de dissipação de calor
2. Seleccionar fio de liga de alta resistência, enrolar de acordo com métodos de processo rigorosos e soldá-lo em dois ou mais terminais condutores,que fazem a resistência ter forte resistência ao impacto e alta estabilidadeA embalagem de tinta não combustível proporciona uma protecção eficaz ao fio de resistência, melhorando assim a sua vida útil;
3De acordo com diferentes modelos de veículos e necessidades do cliente, montar fusíveis de temperatura e bases de plástico em produtos acabados.
Características do produto
1. As resistências de ajuste do automóvel têm as características de alta potência, pequeno tamanho, baixa temperatura e desempenho estável;
2. Um único resistor pode atingir um ou mais valores de resistência;
3A matriz de resistência pode ser selecionada em diferentes formas, tais como circular, plana ou quadrada, de acordo com diferentes modelos de veículos e requisitos do cliente.O fio de enrolamento de resistência pode ser plano ou redondo. Pode ser enrolada corrugada: as bases de plástico podem ser instaladas e montadas de acordo com os requisitos do cliente e podem ser personalizadas com várias cores;
4Os fusíveis de temperatura com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes.
Aplicação do produto
Amplamente utilizado em diferentes marcas e tipos de automóveis (resistência ao soprador automóvel/resistência ao controlo de velocidade do ventilador/resistência ao farol traseiro automóvel).
Especificações técnicas 技术说明
| Modelo | Potência nominal ((W) | Faixa de resistência (Ω) | Resistência tolerância (%) |
coeficiente de temperatura ((×10- 6/°C) |
tensão de isolamento (V) |
Tensão máxima de sobrecarga (V) |
|||||||||||||
| Com placa de dissipação de calor | Sem placa de dissipação de calor | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F ((± 1%) J ((± 5%) |
± 100 ± 50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Características de desempenho
| 项目Itens | 标准值 Padrão | 测试方法Métodos de ensaio |
| 短时间过负荷 (tempo curto) Sobrecarga de curta duração |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率 Para aumentar a tensão de 10 vezes a potência nominal ou a maior resistência e taxa de mudança de resistência de cada cálculo |
| 温度系数 Coeficiente de temperatura |
± 300 PPM/°C | 实验温度:室温+100°C Temperatura de ensaio; temperatura interna: 100°C |
| 耐热性 resistência ao calor Resistência ao calor da solda |
△R≤±(1%R0+0,05Ω) | Temperatura: 350±10°C, tempo: 3 segundos Temperatura da solda: 350 ± 10 °C, tempo: 3 segundos |
| 温度循环 (Círculo de temperatura) Ciclos de temperatura |
△R≤±(5%R0+0,05Ω) | Colocar 30 minutos a 55°C e depois a +25°C durante 10,15 minutos. Colocar novamente a + 275°C durante 30 minutos, e depois colocar novamente a + 25°C durante 10-15 minutos, 5 ciclos Em 55 DEG C quando colocado durante 30 minutos e, em seguida, a + 25 C colocado 10-15 minutos, e, em seguida, em + 275 DEG C quando o lugar 30 minutos, e, em seguida, a + 25 C colocado 10-15 minutos,um total de 5 ciclos |
| 耐湿负荷 resistência à humidade A humidade carrega a vida |
△R≤±(5%R0+0,05Ω) | 温度:40±2°C, relativa humidade:90-95%,1倍额定工作电压,时间 1000 horas. Voltagem nominal ligada 1,5 horas,0.5h DE SACUDA a 40±2°C, 90-95 & RH durante 1000h" |
| 耐温负荷 vida útil Resistência à temperatura e vida útil da carga |
△R≤±(5%R0+0,05Ω) | Em 70±2°C constante de temperatura constante, adicionar pressão elétrica fixada ou pressão elétrica máxima de trabalho no reservatório 共1000小时 ((通1.5小时,断0.5小时) Na caixa de temperatura e umidade constantes de 70 mais ou menos 2 DEG C aplicada tensão nominal ou tensão máxima de funcionamento (a que for menor), um total de 1000 horas (1,5 horas,0.5 horas) |
| Capacidade de alumínio Soldabilidade |
吃锡 superfície 95% ou mais Cobertura de pelo menos 95% |
Temperatura: 245 ± 3°C, tempo: 2 ± 0,5 segundos |
| 断续过负荷 Sobrecarga intermitente |
△R≤±(1%R0+0,05Ω) | 4 vezes o limite de tensão ou o máximo de tensão de carga de interrupção (em vez de menor) teste 1 segundo, parar 25 segundos, ciclo 10000 + 200 vezes 4 vezes a tensão nominal ou a tensão máxima de carga intermitente (o que for menor) para testar um segundo, parar 25 segundos.loop 10000+200 vezes |
| 引出端强度 (Força de saída) Resistência à tração terminal |
△R±(2%R0+0,1Ω) | 拉力10N Tensão 10N |
| resistência a combustão Resistência à chama |
Não há chama evidente. Não há fogo evidente. |
Dividido em 5,1016 vezes a potência e a carga de câmbio 5 minutos. Respectivamente, de acordo com 5, 10,16 vezes a potência mais carga AC por 5 minutos |
Tipo Descrição do modelo
Resistência de alumínio para carrinho de luz LED 20W
Por exemplo:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Estilo | 小分类 Pequena classificação |
Modo de instalação instalação |
功率 Potência |
成品阻值 Valor |
误差 误差 Tolerância |
| RXG24汽车电阻 Resistência do automóvel |
- O quê?单边安装孔式 (Ferro de instalação do lado) Tipo de furo de montagem de lado único em T |
- O quê?端子式 Tipo de terminal M |
10W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
