Detalhes do produto
Lugar de origem: Sichuan, China
Marca: BONENS
Número do modelo: RXLG
Termos do pagamento & do transporte
Detalhes da embalagem: Embalagens de cartão
Escala de poder avaliado: |
60w~2000w |
Escala da tensão de funcionamento: |
< 1,5 kV |
Faixa de resistência nominal: |
0.1Ω~100KΩ |
Pressão de resistência máxima: |
3 000 V |
Maior precisão: |
1% |
Classificação IP: |
IP00/IP33 |
vibração: |
1.5g |
Intervalo de deriva de temperatura: |
≤ 400 ppm/°C |
Intervalo de temperatura de funcionamento: |
-55°C+275°C |
Conexão: |
Filamento / chumbo / inserção |
Escala de poder avaliado: |
60w~2000w |
Escala da tensão de funcionamento: |
< 1,5 kV |
Faixa de resistência nominal: |
0.1Ω~100KΩ |
Pressão de resistência máxima: |
3 000 V |
Maior precisão: |
1% |
Classificação IP: |
IP00/IP33 |
vibração: |
1.5g |
Intervalo de deriva de temperatura: |
≤ 400 ppm/°C |
Intervalo de temperatura de funcionamento: |
-55°C+275°C |
Conexão: |
Filamento / chumbo / inserção |
NOME DO PRODUTO

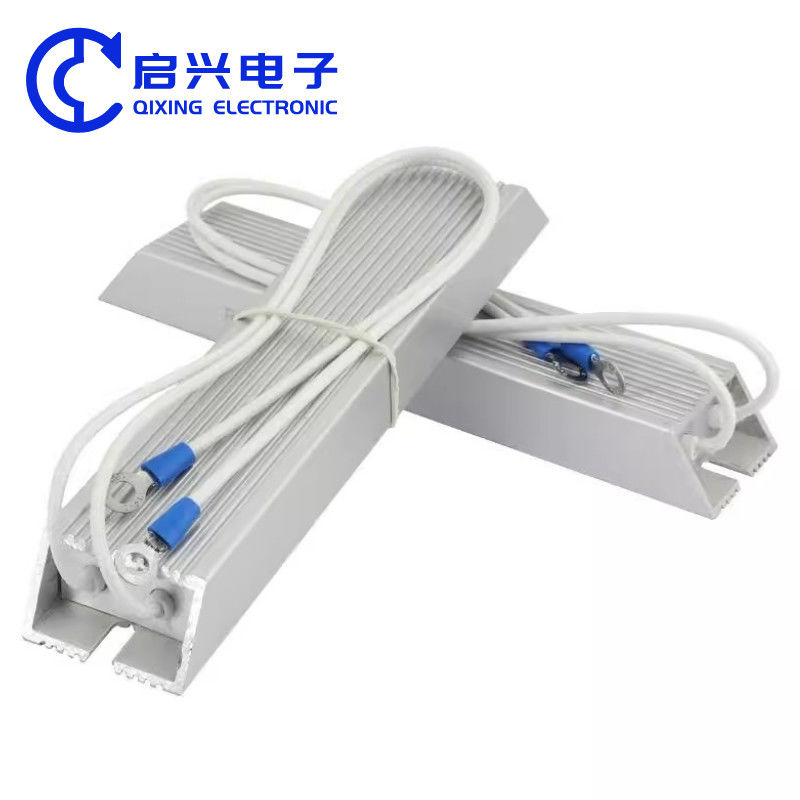

Resistência de travagem 150 W resistência de caixa de alumínio resistência de conversor de frequência resistência
INTRODUÇÃO DO PRODUTO
Resistência de concha de alumínio trapezoidal RXLG, também conhecida como resistência de travagem, resistência de regeneração, resistência de carga, resistência de descarga, resistência de travagem, resistência de alta potência, resistência de descarga, etc.
A resistência ao travão RXLG em camada de alumínio adota uma camada de liga de alumínio de alta dissipação de calor e um material resistente a altas temperaturas como matriz de resistência.Alta isolação e enchimento não combustível em vasos, e o substrato de resistência é fortemente combinado com o fio de resistência e a casca de metal, que tem alta estabilidade e condutividade térmica.grande potência e forte resistência à sobrecarga, pequeno tamanho, fácil instalação, bela aparência, adequado para ambiente de controle industrial áspero, e é um produto de suporte ideal para energia eletrônica.,Elevadores, moinhos de laminação, guindastes, máquinas de desenho de fios e ensaios de envelhecimento da carga
DESCRIÇÃO DO MATERIAL DO PRODUTO 说明 do material do produto
RX20 tubo de porcelana de alta potência carga envelhecimento descarga freio resistor deslizante ajustável
| Capela exterior | Bom dissipador de calor, adequado para instalação de dissipadores de calor, elevado isolamento, estrutura de soldagem por fusão completa, instalada no substrato, deve ter efeito de absorção de calor,com estrutura de moldagem de proteção ambiental, sem enrolamento indutivo de componentes de baixa reactividade |
| Cabos de condução | Fios de liga constante ou de liga de nicromo, em função do valor da resistência |
| Materiais essenciais | Porcelana cerâmica ou talco depende do tamanho físico |
| Dispensadores de calor | O trabalho é bom, o enrolamento é uniforme, o uso de revestimentos inorgânicos e o isolamento é durável. |
Características do produto
Características do resistor de caixa de alumínio trapezoidal RXLG:
1- Pequena dimensão, elevada potência, elevada capacidade de sobrecarga, boa dissipação de calor, resistência a intempéries, resistência a vibrações.
2É adequado para utilização em ambientes exigentes e adversos.
3. RXLG série trapezoidal alumínio concha resistor é feito de alta dissipação de calor alumínio liga concha
4Resina de silicone resistente a altas temperaturas e material de enchimento totalmente selado, não tóxico e inodoro.
5O esqueleto do fio de resistência ao enrolamento é cerâmico. O fio eletrolítico é feito de constantano e níquel-cromo.desempenho estável e longa vida útil
Características elétricas 电器特征
A casca de alumínio tem bom desempenho de dissipação de calor, resistência ao clima, resistência a vibrações, fácil de instalar firmemente, fácil de ligar radiadores,e é adequado para utilização em ambientes de alta procura e adversos.
Tamanho do produto
| 功率 Potência |
尺寸/Dimension ((mm) | |||||||||
| A ± 2 |
B±2 | C ± 1 | D ± 1 | E±1 | F ± 1 | 配线2 (mm) |
端子 | 阻值范围 Resistência |
图面 Imagem |
|
| 60 W | 115 | 96 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KÓ | Imagem A | |
| 80W | 140 | 121 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 100 W | 165 | 146 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 120 W | 190 | 171 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 150 W | 215 | 196 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 200 W | 165 | 135 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 300 W | 215 | 185 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 400 W | 265 | 235 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 500 W | 335 | 305 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Ó- 10 mil.Ó | Imagem A | |
| 800 W | 400 | 381 | 61 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1Ó- 10 mil.Ó | ImagemB |
| 1 kW | 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-7S | 0.1Ó- 10 mil.Ó | ImagemB |
| 1.2 kW | 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-8S | 0.1Ó- 10 mil.Ó | ImagemB |
| 1.5KW | 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-9S | 0.1Ó- 10 mil.Ó | ImagemB |
| 2 kW | 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1Ó- 100 mil.Ó | ImagemB |
Curva de aumento da temperatura da superfície
CURVA DE DERATING
APP
ÁREA DE LICAÇÃO
1. RXLG trapezoidal alumínio resistor de concha é usado como uma resistência de travagem para proteger o inversor e servo do dano da energia regenerativa do motor
2. RXLG trapezoidal alumínio resistor de concha é usado como uma carga falsa em equipamentos eletrônicos de potência, tais como geradores e sistemas de inversor para testar os indicadores de desempenho do equipamento
3. As resistências de camada de alumínio trapezoidal RXLG são utilizadas como resistências de amostragem, resistências limitadoras de corrente, resistências de arranque, resistências de descarga, resistências de carga, resistências de regeneração,de potência não superior a 50 W
4. RXLG resistor de camada de alumínio trapezoidal é usado como um elemento de limitação de corrente ou elemento divisor de tensão no circuito de inversor, servo,Fornecedores de energia e outros equipamentos para regular e estabilizar a corrente e a tensão
Embalagem de produção
As resistências de travão de alumínio RXLG são embaladas individualmente em caixas
Código de identificação do produto acabado
| RXLG | 200 | 50R | J | L |
| Categoria de produtos | potência nominal | resistência | Precisão | Conexão |
| Série RXLG (casca de alumínio trapezoidal) | 50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K=± 10% |
T = fio L = chumbo P = inserção |
* Observações: RXLG 200W 50Ω ±5%, modelo: RXLG-200-50RJ-L; baixa indutividade, adicionar a letra N no modelo, por exemplo: N RXLG-200-50RJ
Recomenda-se a utilização de resistores
A resistência no uso do circuito é recomendada para deixar 1,5 vezes a margem de potência, como a tensão do circuito 100V, corrente 0,01A, potência calculada: P = 100 * 0,01 = 1W,Neste momento a resistência não pode usar 1W, calcule 1 * 1,5 = 1,5W, não há resistência de 1,5W, por isso é necessária resistência de 2W
