Resistentes de travagem de cerâmica ajustáveis de 100w de alta potência
Resistências de travagem de cerâmica 100w Rx20
,Resistentes de enrolamento por fio ajustáveis 100w Rx20
,Resistentes cerâmicos de enrolamento por arame 100w

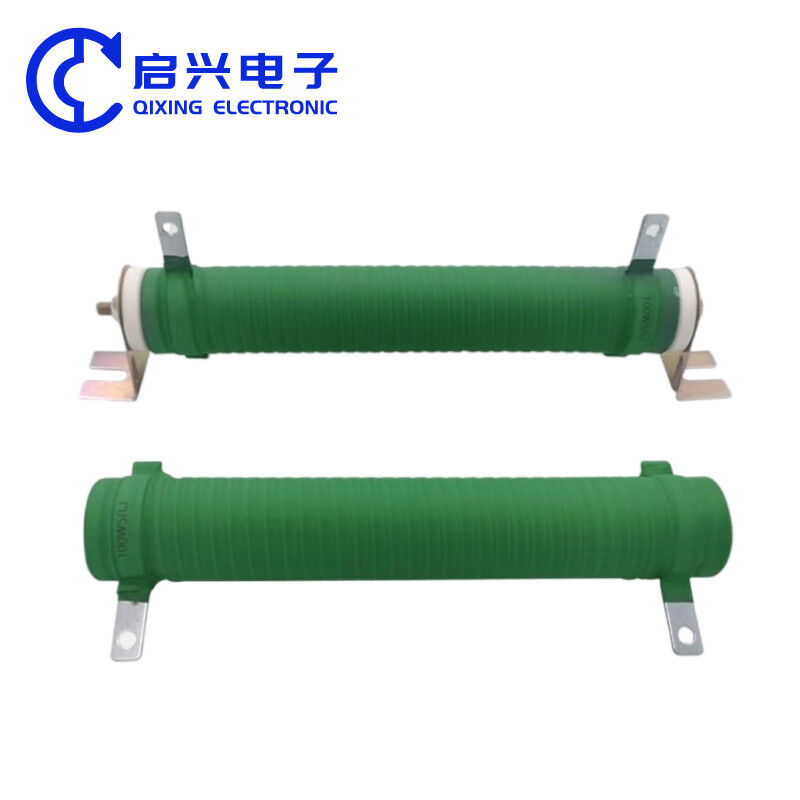

Rx20 resistores ajustáveis de enrolamento por fio resistor cerâmico de alta potência de 100w
Características do produto:
RX20 resistor de enrolamento por fio, isolamento de superfície, revestimento resistente a altas temperaturas, com alta potência, forte resistência à sobrecarga,resistência à alta tensão (referente à tensão entre o eléctrodo e o suporte de montagem).
O RX20 é revestido com resistências pintadas para isolar e resistir a altas temperaturas, com alta potência, resistência à sobrecarga,e resistência à alta tensão (refere-se à pressão entre o eletrodo e o suporte de montagem)
Especificações:
| Faixa de potência | 10W-10000W. |
| Faixa de tensão... | 0.5KV-10KV. |
| Faixa de resistência | 1R-1KR. |
| A pressão... | AC2500V / 1min50Hz. |
| Classificação IP | IP00. |
| Temperatura nominal | 375 °C, de curta duração/ repetição 40% DE. |
| Constante de tempo de equilíbrio térmico | τ = 200s. |
| Vantagens | Alta tensão. |
| A fazer as malas... | embalagens de cartão. |
| Desvantagens | baixa resistência a choques |
Aplicações:
cargas simuladas, equipamento de descarga, indústria industrial/automatização
Tamanho do produto:
Tabela de dimensões do produto:
| Especificação |
potência (W) |
L1±2 | L2±2 | L3±3 | D ± 2 | H±2 | H1±2 | B±0.5 | N±0.5 | T ± 0.2 | Fd±0.2 |
Intervalo de resistência (Ω) |
peso (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30 W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40 W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50 W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60 W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75 W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100 W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150 W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200 W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300 W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400 W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500 W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1 ~ 5K | 850 | |
| 800 W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1 ~ 5K | 1900 | |
| 1000 W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 2250 | |
| 1500 W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 2650 | |
| 2000 W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 3000 | |
| 2500 W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 3500 | |
| 3000 W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 4000 | |
| 3500 W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 4000 | |
| 4000 W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 4650 | |
| 5000 W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 5600 | |
| 6000 W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 5600 |
*Nota: o tamanho é apenas para referência, é necessário consultar o tamanho específico e a selecção.
Código de identificação do produto acabado:
| RX20 | 50 | 10R | J |
| Categoria de produtos | Potência nominal | Valor da resistência | precisão |
| Série RX20 |
50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K=± 10% |
Observações: RX20 50W 10Ω ±5%, Modelo: RX20-50-10RJ; Indutância baixa, adicionar a letra N ao número do modelo, por exemplo: N RX20-50-10RJ
Recomendações de utilização dos resistores
Resistência no uso de circuito é recomendado deixar 1,5 vezes a margem de potência, tais como a tensão do circuito 100V, corrente 0,01A, potência calculada: P = 100 * 0,01 = 1W,Neste momento a resistência não pode usar 1W, calcule 1 * 1,5 = 1,5W, não há resistência de 1,5W, então você precisa usar resistência de 2W.
