Detalhes do produto
Lugar de origem: China
Marca: BONENS
Número do modelo: RX20
Termos do pagamento & do transporte
Detalhes da embalagem: embalagens de cartão
Número do modelo: |
RX20 |
Marca: |
BONENS |
Faixa de potência: |
10W-10000W |
Resistência tolerância: |
± 5% |
Faixa de tensão: |
0.5KV-10KV |
Escala da resistência: |
1R-1KR |
Pressão: |
AC2500V / 1min50Hz |
Temperatura nominal: |
375 °C, de curta duração / repetição 40% DE |
Vantagens: |
Alta tensão |
Embalagem: |
embalagens de cartão |
Número do modelo: |
RX20 |
Marca: |
BONENS |
Faixa de potência: |
10W-10000W |
Resistência tolerância: |
± 5% |
Faixa de tensão: |
0.5KV-10KV |
Escala da resistência: |
1R-1KR |
Pressão: |
AC2500V / 1min50Hz |
Temperatura nominal: |
375 °C, de curta duração / repetição 40% DE |
Vantagens: |
Alta tensão |
Embalagem: |
embalagens de cartão |
Características do produto:

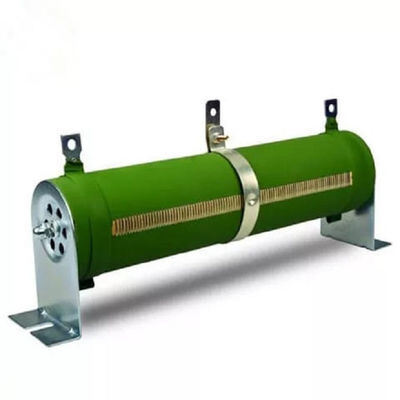

RX20 resistor de enrolamento por fio, isolamento de superfície, revestimento resistente a altas temperaturas, com alta potência, forte resistência à sobrecarga,resistência à alta tensão (referente à tensão entre o eléctrodo e o suporte de montagem).
O RX20 é revestido com resistências pintadas para isolar e resistir a altas temperaturas, com alta potência, resistência à sobrecarga,e resistência à alta tensão (refere-se à pressão entre o eletrodo e o suporte de montagem)
Especificações:
| Faixa de potência | 10W-10000W. |
| Faixa de tensão... | 0.5KV-10KV. |
| Faixa de resistência | 1R-1KR. |
| A pressão... | AC2500V / 1min50Hz. |
| Classificação IP | IP00. |
| Temperatura nominal | 375 °C, de curta duração/ repetição 40% DE. |
| Constante de tempo de equilíbrio térmico | τ = 200s. |
| Vantagens | Alta tensão. |
| A fazer as malas... | embalagens de cartão. |
| Desvantagens | baixa resistência a choques |
Aplicações:
cargas simuladas, equipamento de descarga, indústria industrial/automatização
Tamanho do produto:
Tabela de dimensões do produto:
| Especificação |
potência (W) |
L1±2 | L2±2 | L3±3 | D ± 2 | H±2 | H1±2 | B±0.5 | N±0.5 | T ± 0.2 | Fd±0.2 |
Intervalo de resistência (Ω) |
peso (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30 W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40 W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50 W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60 W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75 W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100 W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150 W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200 W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300 W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400 W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500 W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1 ~ 5K | 850 | |
| 800 W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1 ~ 5K | 1900 | |
| 1000 W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 2250 | |
| 1500 W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 2650 | |
| 2000 W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 3000 | |
| 2500 W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 3500 | |
| 3000 W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 4000 | |
| 3500 W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 4000 | |
| 4000 W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 4650 | |
| 5000 W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 5600 | |
| 6000 W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1 ~ 5K | 5600 |
*Nota: o tamanho é apenas para referência, é necessário consultar o tamanho específico e a selecção.
Código de identificação do produto acabado:
| RX20 | 50 | 10R | J |
| Categoria de produtos | Potência nominal | Valor da resistência | precisão |
| Série RX20 |
50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K=± 10% |
Observações: RX20 50W 10Ω ±5%, Modelo: RX20-50-10RJ; Indutância baixa, adicionar a letra N ao número do modelo, por exemplo: N RX20-50-10RJ
Recomendações de utilização dos resistores
Resistência no uso de circuito é recomendado deixar 1,5 vezes a margem de potência, tais como a tensão do circuito 100V, corrente 0,01A, potência calculada: P = 100 * 0,01 = 1W,Neste momento a resistência não pode usar 1W, calcule 1 * 1,5 = 1,5W, não há resistência de 1,5W, então você precisa usar resistência de 2W.
