Potenciômetro Multivoltas Bobinado 534 10 Voltas 2W Precisão
Potenciômetro Multivoltas Bobinado 534 10 Voltas 2W Precisão
Key Attributes
Marca:BONENS
Model Number:534
Place of Origin:Sichuan, China
Standard Packaging:Embalagens de cartão
Product Summary
nome do produto: Potenciômetro Multivoltas 534 Potenciômetro de Fio Enrolado Potenciômetro de 10 Voltas Potenciômetro de 2W descrição do produto: Potenciômetros de precisão de fio enrolado em múltiplos círculos; características elétricas: faixa de resistência: 100Ω, 200Ω, 500Ω, 1k, 2K, 5K, 10K, 20K, ...
Detalhes do produto
Destacar:
10 Voltas Multivoltas
,Classificação de Precisão 2W
,Elementos de enrolamento por fio
Range Of Nominal Resistance:
100Ω~100KΩ
Resistance Tolerance:
± 5%
Terminal Resistance:
≤ ± 0,2%R ou 5Ω
Peak Noise:
≤100Ω
Insulation Resistance:
≥ 200MΩ (100V AC)
Withstand Voltage:
500 V (valor máximo de corrente contínua ou de corrente alterna)
Electrical Angle:
3600° ± 10°
Rated Power:
2W (70 °C 300 V)
Temperature Range:
-55°C~+125°C
TCR:
± 100 × 10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
ΔR≤±1%R, ΔUab/Uac≤±2%R, ruptura elétrica≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
ΔR≤±2%R, ΔUab/Uac≤±2%R
Climate Category (iec68-2-2):
ΔR≤± (5%R+0,1Ω),Resistência de isolamento≥100MΩ
Electrical Endurance (2w, 1000h):
ΔR≤± 3%R
Mechanical Endurance (1000 Cycles):
ΔR≤± (10%R+0,5Ω), CRV≤±3%R ou 5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± 3%R, Resistência ao isolamento≥100MΩ, binário de arranque ≤20mN.m
Total Mechanical Travel:
3600° ± 10°
Rotational Torque:
36mN.m
Standard Package:
50 peças/caixa
Type:
Precisão multivoltas
Technology:
Arranca de fio
Turns:
10 voltas
Power:
2W
Resistance Range:
100 ohms a 100K ohms
Tolerance:
±5%
Descrição do produto
Especificações e características pormenorizadas
nome do produto:
Potenciômetro Multivoltas 534 Potenciômetro de Fio Enrolado Potenciômetro de 10 Voltas Potenciômetro de 2W
descrição do produto:
Potenciômetros de precisão de fio enrolado em múltiplos círculos; características elétricas: faixa de resistência: 100Ω, 200Ω, 500Ω, 1k, 2K, 5K, 10K, 20K, 50K, 100K, tolerância de resistência: ± 5%, precisão linear independente: ± 0,2%, percurso eletrônico: 3600 ° ± 10%, potência nominal: 2W; vida rotacional: 1.000.000 rpm; temperatura ambiente: -55 °C a +125 °C.
Características do Produto:
As vantagens dos produtos de enrolamento de fio de precisão 534: boa resistência térmica, pode suportar maior potência, alta precisão e baixo ruído. Bom desempenho, preço baixo
Tamanho do produto:
Parâmetros de especificação:
|
|
Faixa de resistência nominal
|
100~100KΩ
|
||||
|
Tolerância de resistência
|
±2%, ±5%
|
|||||
|
Resistência terminal
|
≤2%R ou 5Ω
|
|||||
|
Precisão linear
|
±1%, ±0,5%
|
|||||
|
Ângulo elétrico
|
3600°±10°
|
|||||
|
Resistência de isolamento
|
≥ 200MΩ
|
|||||
|
Tensão suportável
|
500V (valor de pico DC ou AC)
|
|||||
|
|
||||||
|
Características Ambientais
|
Potência nominal
|
2W (70°C)
|
||||
|
Faixa de temperatura
|
-55°C~+125°C
|
|||||
|
TCR
|
±100×10-6/°C
|
|||||
|
Choque térmico
|
ΔR≤±3%R
|
|||||
|
Colisão (390m/S2, 4000 vezes)
|
ΔR≤±1%R
|
|||||
|
À prova de umidade (GJB306A- 96-Método106, não aplicável para 7a, 7b)
|
ΔR≤±3%R, Resistência de Isolamento≥100MΩ
|
|||||
|
Vibração (10-500HZ, 0,75mm, 6h)
|
ΔR≤±1%R,
Falha elétrica≤100μS |
|||||
|
Vida rotacional (10000 ciclos)
|
ΔR≤±3%R,
Ruído de pico≤500Ω Torque de partida≤20mN.m |
|||||
|
Resistência elétrica (70°C, 2W, 1000h)
|
ΔR≤±3%R
|
|||||
|
Calor úmido estável (IEC68-2-3, Ca, 96h)
|
ΔR≤±3%R, Resistência de Isolamento≥100MΩ, Torque de partida ≤20mN.m
|
|||||
|
|
||||||
|
|
Curso mecânico total
|
3600°±10°
|
||||
|
Torque rotacional
|
2~10mN.m
|
|||||
|
Torque do batente
|
≥300mN.m
|
|||||
área de aplicação:
Este produto é amplamente utilizado em campos como displays, campainhas visuais, walkie-talkies visuais, telefones celulares, telefones sem fio, cabeças de radiofrequência, sintonizadores eletrônicos, controles remotos, instrumentos, fontes de alimentação, comunicação, equipamentos médicos, equipamentos de energia, sinalização ferroviária, aviação, etc.
catálogo de produtos:
Exibição da Fábrica:
Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados OEM e ODM.
A qualidade de nossos produtos tem sido amplamente reconhecida pelos clientes, e nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes.
Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço, e fornecemos melhores produtos e serviços aos clientes. Aguardamos sua cooperação e criamos juntos um futuro melhor!
FAQ:
1. quem somos nós?
Estamos sediados em Sichuan, China, começamos em 2005, vendemos para o Mercado Doméstico (70,00%), Europa Ocidental (8,00%), América do Norte (5,00%), Sul
Ásia (3,00%), Ásia Oriental (3,00%), América do Sul (2,00%), Sul da Europa (2,00%), Leste Europeu (2,00%), Oriente Médio (2,00%), Sudeste
Ásia (2,00%), Oceania (1,00%). Há um total de cerca de 51-100 pessoas em nosso escritório.
2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspeção final antes do envio;
3. o que você pode comprar de nós?
Potenciômetro, Resistor, Filtro EMI, Botão, Chave
4. por que você deveria comprar de nós e não de outros fornecedores?
Nossa empresa foi estabelecida em 2005, que desenvolve e fabrica principalmente diferentes tipos de potenciômetros, filtros de ruído ac dc,
e resistores de potência cerâmicos e é um fabricante profissional garantindo alta qualidade, melhores serviços e melhor preço.
5. que serviços podemos fornecer?
Termos de entrega aceitos: FOB, CFR, CIF, EXW, FCA;
Moeda de pagamento aceita: USD, EUR, CNY;
Tipo de pagamento aceito: T/T, L/C, , Western Union, Cash;
Idioma falado: Inglês, Chinês
PRODUTOS RELACIONADOS

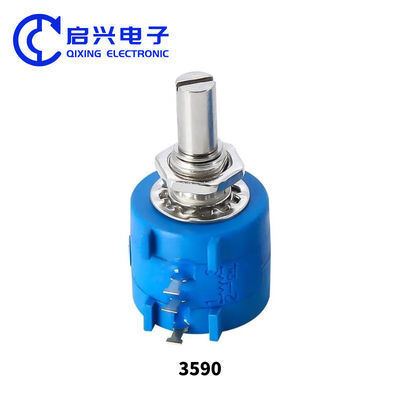

Potenciômetro fio enrolado 3590S 2 103L personalizável para equipamentos eletrônicos
