C3305 Potenciômetro vidro-metálico 100R a 1M Ajuste do circuito do amplificador de faixa de resistência
C3305 Potenciômetro vidro-metálico 100R a 1M Ajuste do circuito do amplificador de faixa de resistência
Key Attributes
Marca:BONENS
Model Number:C3305
Place of Origin:Sichuan, China
Standard Packaging:Embalagens de cartão
Product Summary
nome do produto Potenciômetro de ajuste fino de anel único de vidro esmaltado C3305, componente eletrônico de circuito integrado original descrição do produto O potenciômetro de chip 3x3 é composto por um corpo de resistor e um sistema rotativo. O potenciômetro de chip representa um componente ajust...
Detalhes do produto
Destacar:
Faixa de 100R a 1M
,Projeto de montagem de superfície
,Ajuste fino do amplificador
Resistance Range:
100R a 1M
Technology:
metal vidro esmaltado
Mounting:
PCB montado na superfície
Application:
Circuitos amplificadores
Descrição do produto
Especificações e características pormenorizadas
nome do produto
Potenciômetro de ajuste fino de anel único de vidro esmaltado C3305, componente eletrônico de circuito integrado original
descrição do produto
O potenciômetro de chip 3x3 é composto por um corpo de resistor e um sistema rotativo. O potenciômetro de chip representa um componente ajustável fixado na placa de circuito PCB por soldagem. Quando uma tensão é aplicada entre os dois contatos fixos da placa PCB pelo corpo do resistor do potenciômetro, a posição do ponto de contato no corpo do resistor é alterada pela rotação do sistema. Os principais parâmetros de um potenciômetro de chip 3x3 e um resistor ajustável 3x3 são valor de resistência, erro de ajuste de resistência, faixa de resistência, características de variação de resistência e potência nominal. Potenciômetros de chip 3x3 são amplamente utilizados em dispositivos eletrônicos, placas de controle de circuito, amplificadores, instrumentos e outros produtos que requerem volumes menores de componentes. Eles podem ser usados para controle de volume em sistemas de áudio e rádio.
Valores de resistência do potenciômetro de chip de vidro esmaltado de metal de bobina única C3305: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
tamanho do produto
embalagem do produto
Curva de Redução de Potência
parâmetros de especificação
|
Características Elétricas
|
Faixa de resistência nominal
|
100Ω~1MΩ
|
||||
|
Tolerância de resistência
|
±25%
|
|||||
|
Resistência terminal
|
≤±1%R ou 10Ω
|
|||||
|
Variação da resistência de contato (CRV)
|
≤±2%R
|
|||||
|
Resistência de isolamento
|
≥ 500MΩ (100V AC)
|
|||||
|
Tensão máxima de trabalho
|
50V
|
|||||
|
Curso elétrico efetivo
|
≥210°
|
|||||
|
|
||||||
|
Características Ambientais
|
Potência nominal
|
0.1W (máx. 300V)
|
||||
|
Faixa de temperatura
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10-6/°C
|
|||||
|
Colisão (390m/S2, 4000 vezes)
|
R≤±1%R
|
|||||
|
Vibração (10-500HZ, 0.75mm, 6h)
|
R≤±1%R, Uab/Uac≤±2%R, Interrupção elétrica≤100μS
|
|||||
|
Variação de temperatura (-55°C/30min, +125°C/30min, 5 ciclos)
|
R≤±2%R, Uab/Uac≤±2%R
|
|||||
|
Categoria climática (IEC68-2-2)
|
R≤± (10%R+0.1Ω), Resistência de isolamento ≥100MΩ
|
|||||
|
Resistência elétrica (0.25W, 1000h)
|
R≤± (5%R+0.1Ω)
|
|||||
|
Resistência mecânica (200 ciclos)
|
R≤± (20%R+0.5Ω)
|
|||||
|
Calor úmido estável (IEC68-2-3, Ca, 96h)
|
R≤± (10%R+0.1Ω), Resistência de isolamento≥100MΩ
|
|||||
|
|
||||||
|
|
Curso mecânico total
|
360°
|
||||
|
Torque de partida
|
2-20mN.m
|
|||||
|
Condições de soldagem
|
240°C-260°C (5 segundos)
|
|||||
|
Embalagem padrão
|
2000 unidades/rolo
|
|||||
área de aplicação:
O potenciômetro de pré-ajuste de vidro esmaltado de metal de bobina única CC305 tem uma ampla gama de aplicações em vários dispositivos e circuitos eletrônicos, incluindo equipamentos de comunicação, equipamentos de áudio, regulação de energia, instrumentação e circuitos de controle, eletrônicos automotivos, equipamentos de iluminação, etc.
catálogo de produtos:
Existem dois tipos de potenciômetros de pré-ajuste de vidro esmaltado: potenciômetros de micro ajuste multitorno e potenciômetros de micro ajuste de um único giro. Existem as séries 3299, 3266, 3006 e 3296 para potenciômetros de pré-ajuste de vidro esmaltado de metal multitorno. Existem as séries 3323, 3329, 3362, 3386 e 3360 para potenciômetros de micro ajuste de um único giro.
Exibição de Fábrica
Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados OEM e ODM.
A qualidade de nossos produtos tem sido amplamente reconhecida pelos clientes, e nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes.
Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço e fornecemos melhores produtos e serviços aos clientes. Esperamos sua cooperação e criamos juntos um futuro melhor!
FAQ
1. quem somos nós?
Estamos sediados em Sichuan, China, a partir de 2005, vendemos para o mercado doméstico (70,00%), Europa Ocidental (8,00%), América do Norte (5,00%), Sul
Ásia (3,00%), Leste Asiático (3,00%), América do Sul (2,00%), Sul da Europa (2,00%), Leste Europeu (2,00%), Oriente Médio (2,00%), Sudeste
Asiático (2,00%), Oceania (1,00%). Há um total de cerca de 51-100 pessoas em nosso escritório.
2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspeção final antes do envio;
3. o que você pode comprar de nós?
Potenciômetro, Resistor, Filtro EMI, Botão, Interruptor
4. por que você deveria comprar de nós e não de outros fornecedores?
Nossa empresa foi estabelecida em 2005, que desenvolve e fabrica principalmente diferentes tipos de potenciômetros, filtros de ruído ac dc,
e resistor de potência cerâmico e é um fabricante profissional garantindo alta qualidade, melhores serviços e melhor preço.
5. que serviços podemos fornecer?
Termos de entrega aceitos: FOB, CFR, CIF, EXW, FCA;
Moeda de pagamento aceita: USD, EUR, CNY;
Tipo de pagamento aceito: T/T, L/C, , Western Union, Cash;
Idioma falado: Inglês, Chinês
PRODUTOS RELACIONADOS
3266W Potenciômetro de corte de precisão de vidro vidrado metálico 1k 2k 5k 10k
product name 3266 Series Precision Multiturn Metal Glass Glaze Adjustable Potentiometer product description Common specifications and models of 3266 series trimmer potentiometers are 3266W, 3266X, 3266P, 3266Y, 3266Z and other models. Their underlying parameters are consistent. But their specificati...

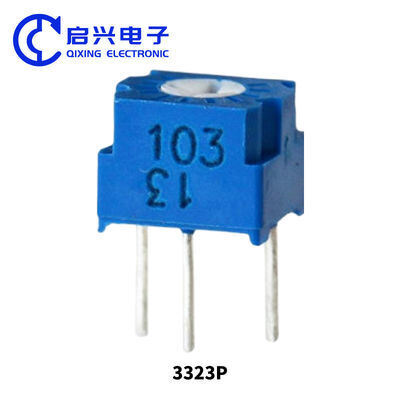

3323P Single Turn Metal Glass Glaze Trimmer Potentiometer 5k Resistência ajustável de precisão
