BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância
  • BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância

BC1 25W a 50W Resistência variável cerâmica de 1 a 10K Ohm ± 10% de tolerância

Lugar de origem Sichuan, China
Marca BONENS
Número do modelo BC1
Detalhes do produto
Escala da resistência:
1Ω~5kΩ
Tolerância à resistência:
± 10%
Resistência ao terminal:
≤0,2% ou 1Ω
Resistência ao isolamento:
≥100mΩ (500VDC)
Tensão máxima:
1000V
Tensão de isolamento:
2500V
Faixa de temperatura:
-55°C a 350°C
Temperatura máxima de aquecimento:
350℃
Itinerário deslizante:
280 ± 5 ° (25-50W), 300 ± 5 ° (≥100W)
Ciclos de rotação:
5000 semanas
Resistência à vibração:
10 ~ 200Hz, 40m/S2, 3H △ r≤ ± 3%r
Circulação de temperatura:
-55 ° a 85 °, 30min cada
Resistência à umidade:
40 ± 2 ° C, RH: 95%-98%, 48H △ r≤ ± 3%r
Resistência a carga:
R≤1kΩ, 5000 ciclos, △ r≤ ± 5%r
Resistência ao choque:
60 ~ 100 vezes/min, 150m/s2, 4000 vezes
Faixa de resistência nominal:
1 a 10K ohm
Potência nominal:
25W-50W
Tipo:
Resistor variável cerâmico bobinado
Destacar:

Faixa de 25 W a 50 W

,

Bobinado de cerâmica

,

1 a 10K ohm

Termos do pagamento & do transporte
Quantidade de ordem mínima
100
Descrição do produto
Reostato giratório de potência alta da série BC1

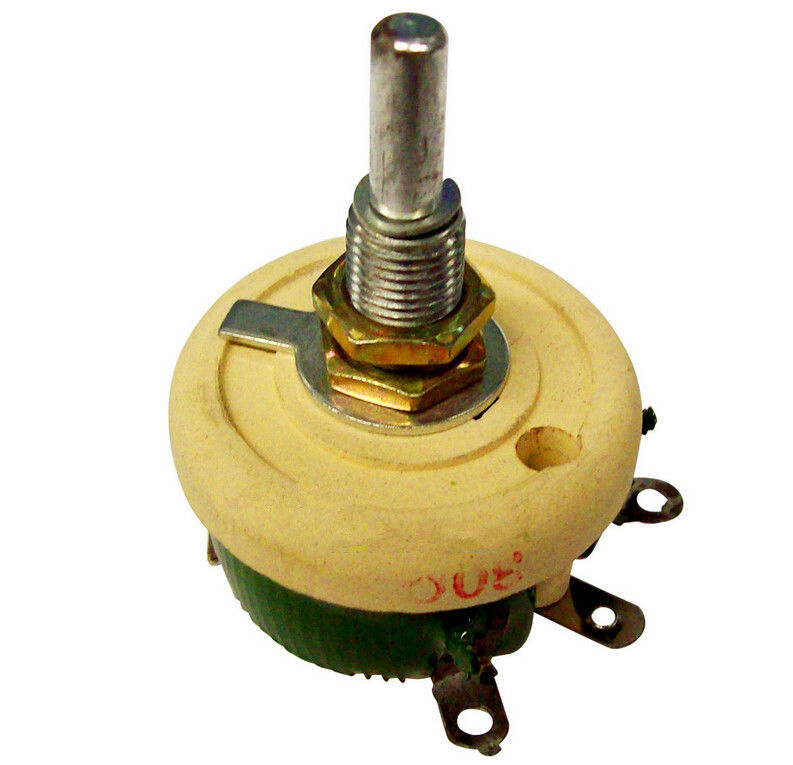

BC1 Series Wirewound Potentiometer BC1 Series Close-up View BC1 Series Side View BC1 Series Technical Diagram

O resistor BC-1 tem uma capacidade de alta resolução com uma ampla faixa de resistência.e resistência ao desgasteAdequado para regulação de tensão e corrente em equipamentos de potência e circuitos não superiores a 380 V AC ou 220 V DC.

Especificações técnicas
  • Voltagem máxima de funcionamento: 1000V (voltagem de isolamento 2500V)
  • Aumento de temperatura: modelos de 25-100W ≤ 300K; modelos ≥ 150W ≤ 350K
  • Viagem deslizante: modelos de 25 a 50 W: 280 ± 5°; modelos ≥ 100 W: 300 ± 5°
  • Desvio linear: não superior a ± 10% em toda a viagem
  • Durabilidade da rotação: 5000 ciclos com 90% de viagem no mínimo
  • Teste a alta temperatura: 40°C durante 6 semanas, resistência ao isolamento < 1,5 mΩ
Características do produto

As variantes de disco de porcelana de arame do rotor da série BC1 são projetadas para ajuste de tensão e corrente em equipamentos elétricos industriais até 500 volts.O resistor usa um fio de resistência de alta qualidade em um esqueleto de cerâmica, revestido com esmalte de alta temperatura, exceto para a superfície de contacto deslizante.

Parâmetros técnicos
Características elétricas Características ambientais
Intervalo de resistência padrão 1Ω~5KΩ Intervalo de temperatura -55°C a 350°C
Tolerância à resistência ± 10% Vibração 10~200HZ,40m/S2, 3h△R≤±3%R
Resistência terminal ≤ 0,2% ou 1Ω Ciclos de temperatura -55°C a 85°C, △R<+3%R
Resistência ao isolamento ≥ 100mΩ ((500Vdc) Humidade 40±2°C, H.R. 95-98%
Temperatura máxima 350°C Durabilidade à carga 5000 ciclos (R≤1KΩ)
Mecânica de deslocamento 300°±10° Resistência a choques 60 a 100 vezes/min, 150 m/s2
Aplicações

Ideal para telecomunicações, sistemas ferroviários, equipamentos elétricos, dispositivos médicos, máquinas industriais,Equipamentos elétricos AC/DC de baixa frequência que exijam regulação de tensão/corrente ou resistência de carga ajustável.

BC1 Series Dimensional Diagram BC1 Series Installation Example
Perguntas Frequentes
P: Como posso fazer uma encomenda?
R: Contacte-nos por e-mail com os detalhes da sua encomenda ou faça a encomenda online.
Q: Que métodos de pagamento aceita?
A: Aceitamos T/T, PayPal e Western Union após confirmação do PI.
P: Qual é o seu processo de encomenda?
A: Discutimos os pormenores, emitimos PI, recebemos o pagamento (total/depósito), produzimos (7-15 dias), organizamos o envio após o pagamento do saldo.
P: Qual é a sua política para produtos defeituosos?
R: Nós substituímos os itens defeituosos ou creditamos sua conta, normalmente no próximo envio.
P: Como assegura a qualidade do produto?
A: Realizamos inspecções no local durante a produção e inspecções do produto acabado antes da expedição.
