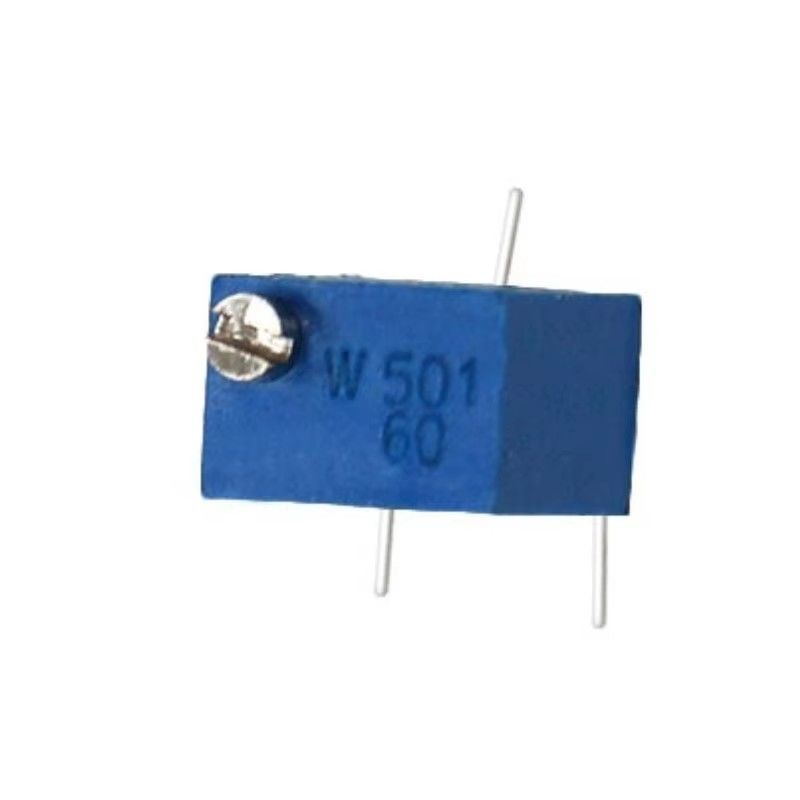

3269X 102 202 502 103 203 253 503 Potenciômetro de Precisão SMD Resistor Ajustável
3269X 102 202 502 103 203 253 503 Potenciômetro de Precisão SMD Resistor Ajustável
Key Attributes
Marca:BONENS
Model Number:3269P
Place of Origin:Sichuan, China
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 dias, 5000/10 dias 10000/14 dias
Delivery Time:5-8 dias úteis
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Embalagens de cartão
Product Summary
3269P Potenciômetro de resistência variável O potenciômetro da série 3269 é um tipo de potenciômetro.sistema, isto é, um contato em movimento se move sobre o corpo resistivo para obter uma saída de tensão parcial.A função do potenciômetro consiste em ajustar a tensão (incluindo a tensão de CC e a ...
Detalhes do produto
Destacar:
Sete Valores de Resistência
,Construção de Precisão SMD
,Ajuste Preciso de Tensão
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (personalização)
Rated Power:
0.25 W (máximo 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 ciclos
Starting Torque:
≤ 25 mN.m
Resistance Values:
102 a 503
Type:
Potenciômetro de precisão SMD
Application:
Instrumentos, medidores
Descrição do produto
Especificações e características pormenorizadas
3269P Potenciômetro de resistência variável
O potenciômetro da série 3269 é um tipo de potenciômetro.
sistema, isto é, um contato em movimento se move sobre o corpo resistivo para obter uma saída de tensão parcial.
sistema, isto é, um contato em movimento se move sobre o corpo resistivo para obter uma saída de tensão parcial.
A função do potenciômetro consiste em ajustar a tensão (incluindo a tensão de CC e a tensão de sinal) e a magnitude da
corrente.
corrente.

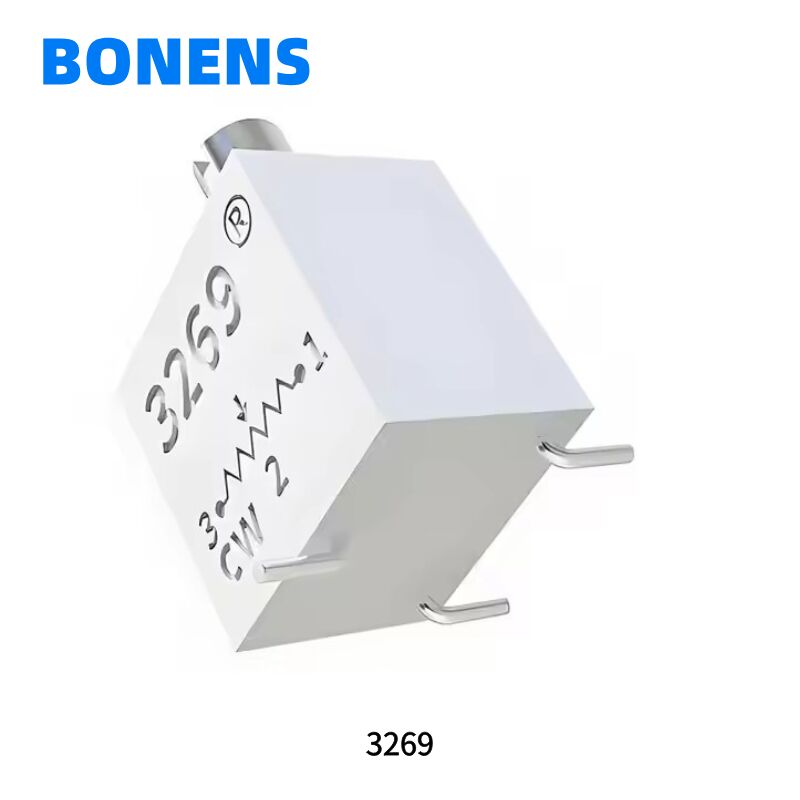

3269X Potenciômetro de resistência variável
3269 Os potencialómetros são utilizados principalmente em instrumentos, medidores, correio e telecomunicações, equipamento eléctrico, sinalização ferroviária, aviação, aeroespacial e outros domínios
Potenciômetro de resistência variável 3269W
Elemento cermet com resolução estável e infinita
Estilos de ajuste vertical e horizontal
Compatíveis com processos de fabrico de montagem de superfície
Compatível com a RoHS
Estilos de ajuste vertical e horizontal
Compatíveis com processos de fabrico de montagem de superfície
Compatível com a RoHS
Parâmetros do produto
|
|
Intervalo de resistência nominal
|
10Ω~5MΩ
|
|
Tolerância à resistência
|
±10% ±5% (personalização)
|
|
|
Resistência terminal
|
≤ ± 1%R ou 2Ω
|
|
|
Variação da resistência de contacto (CRV)
|
≤ ± 1%R ou 3Ω
|
|
|
Resistência ao isolamento
|
≥ 1GΩ (100V AC)
|
|
|
Resistir à tensão
|
600V (valor máximo de corrente contínua ou de corrente alterna)
|
|
|
Viagens elétricas eficazes
|
12 ± 2 ciclos
|
|
|
Características ambientais
|
Potência nominal
|
0.25 W (máximo 200 V)
|
|
Intervalo de temperatura
|
-55°C~+125°C
|
|
|
Coeficiente de temperatura
|
± 250, ± 100 ppm/°C
|
|
|
Colisão (390m/S2, 4000 vezes)
|
ΔR≤±1%R
|
|
|
Vibração (10-500HZ, 0,75 mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, ruptura elétrica≤100μS
|
|
|
Variação de temperatura (-55°C/30min,
+125°C/30min, 5 ciclos) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Categoria climática (IEC68-2-2)
|
ΔR≤± (3%R+0,1Ω),Resistência de isolamento≥100MΩ
|
|
|
Resistência elétrica (0,5W, 1000h)
|
ΔR≤± (3%R+0,1Ω), CRV≤±3%R ou 5Ω
|
|
|
Resistência mecânica (200 ciclos)
|
ΔR≤± (3%R+0,5Ω), CRV≤±3%R ou 5Ω
|
|
|
Calor húmido constante (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0,1Ω), Resistência ao isolamento≥100MΩ
|
|
|
Características físicas
|
Viagem mecânica total
|
12 ± 2 ciclos
|
|
Torque de arranque
|
≤ 25 mN.m
|
Tamanho do produto
R: Substituição. Se houver alguns itens defeituosos, geralmente creditamos ao nosso cliente ou substituímos no próximo carregamento.
Q5: Como verifica todas as mercadorias na linha de produção?
A: Temos inspecção no local e inspecção do produto acabado.
