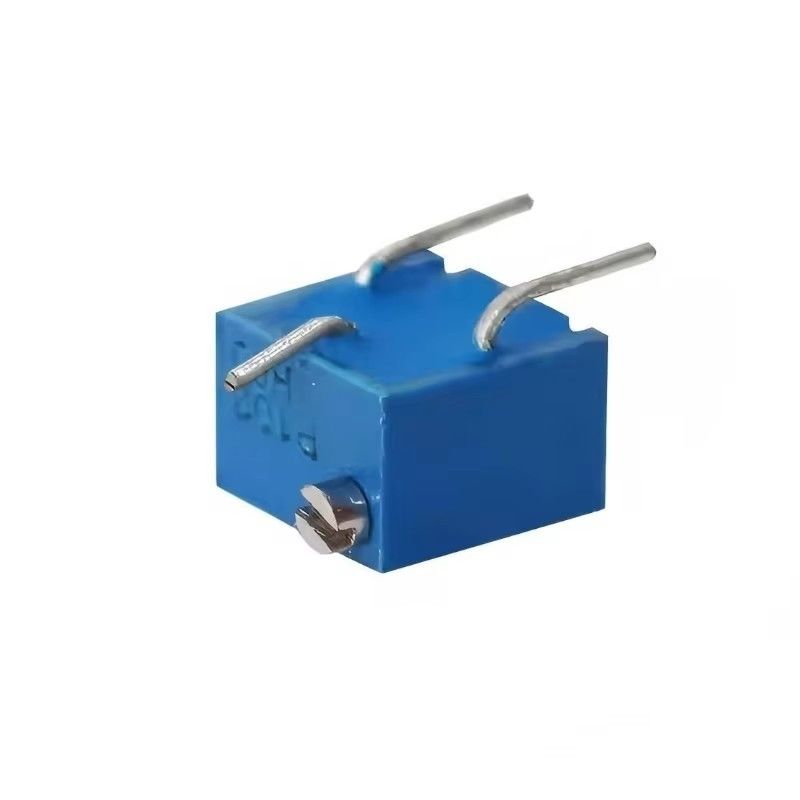

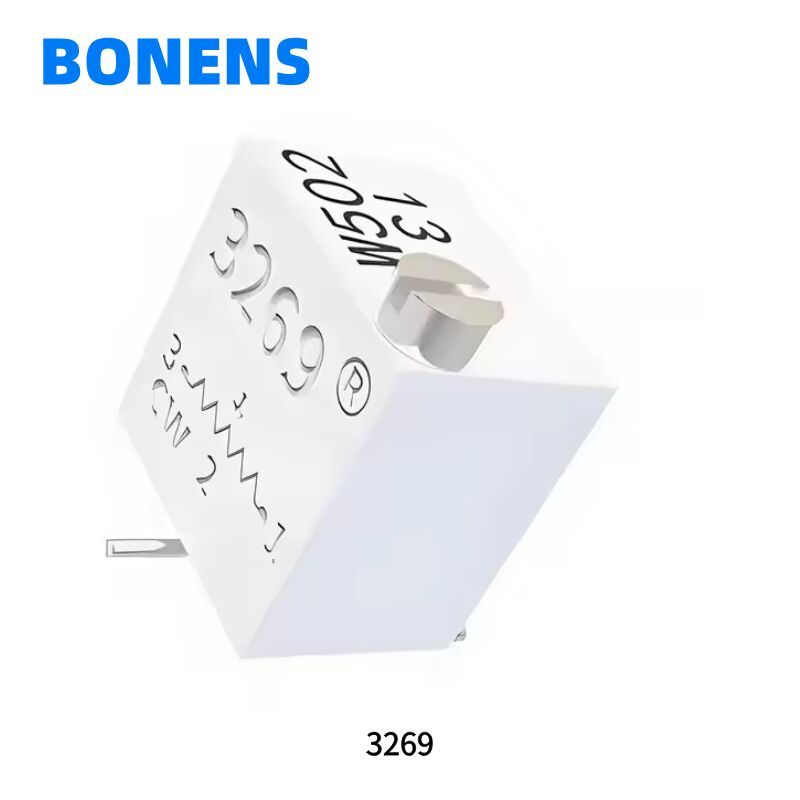

3269X Potenciômetro SMD Potenciômetro de corte de precisão 3269 Resistente ajustável Multi Turn
3269X Potenciômetro SMD Potenciômetro de corte de precisão 3269 Resistente ajustável Multi Turn
Key Attributes
Marca:BONENS
Model Number:3269P
Place of Origin:Sichuan, China
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 dias, 5000/10 dias 10000/14 dias
Delivery Time:5-8 dias úteis
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Embalagens de cartão
Product Summary
3269P Potenciômetro de resistência variável O potenciômetro da série 3269 é um tipo de potenciômetro.sistema, isto é, um contato em movimento se move sobre o corpo resistivo para obter uma saída de tensão parcial.A função do potenciômetro consiste em ajustar a tensão (incluindo a tensão de CC e a ...
Detalhes do produto
Destacar:
SMD Multi Turn Design
,Ajuste de precisão da guarnição
,Saída de tensão estável
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (personalização)
Rated Power:
0.25 W (máximo 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 ciclos
Starting Torque:
≤ 25 mN.m
Type:
Potenciômetro SMD
Mounting:
Montagem em superfície
Application:
Instrumentos, equipamentos de energia
Descrição do produto
Especificações e características pormenorizadas
3269P Potenciômetro de resistência variável
O potenciômetro da série 3269 é um tipo de potenciômetro.
sistema, isto é, um contato em movimento se move sobre o corpo resistivo para obter uma saída de tensão parcial.
sistema, isto é, um contato em movimento se move sobre o corpo resistivo para obter uma saída de tensão parcial.
A função do potenciômetro consiste em ajustar a tensão (incluindo a tensão de CC e a tensão de sinal) e a magnitude da
corrente.
corrente.
3269X Potenciômetro de resistência variável
3269 Os potencialómetros são utilizados principalmente em instrumentos, medidores, correio e telecomunicações, equipamento eléctrico, sinalização ferroviária, aviação, aeroespacial e outros domínios
Potenciômetro de resistência variável 3269W
Elemento cermet com resolução estável e infinita
Estilos de ajuste vertical e horizontal
Compatíveis com processos de fabrico de montagem de superfície
Compatível com a RoHS
Estilos de ajuste vertical e horizontal
Compatíveis com processos de fabrico de montagem de superfície
Compatível com a RoHS
Parâmetros do produto
|
|
Intervalo de resistência nominal
|
10Ω~5MΩ
|
|
Tolerância à resistência
|
±10% ±5% (personalização)
|
|
|
Resistência terminal
|
≤ ± 1%R ou 2Ω
|
|
|
Variação da resistência de contacto (CRV)
|
≤ ± 1%R ou 3Ω
|
|
|
Resistência ao isolamento
|
≥ 1GΩ (100V AC)
|
|
|
Resistir à tensão
|
600V (valor máximo de corrente contínua ou de corrente alterna)
|
|
|
Viagens elétricas eficazes
|
12 ± 2 ciclos
|
|
|
Características ambientais
|
Potência nominal
|
0.25 W (máximo 200 V)
|
|
Intervalo de temperatura
|
-55°C~+125°C
|
|
|
Coeficiente de temperatura
|
± 250, ± 100 ppm/°C
|
|
|
Colisão (390m/S2, 4000 vezes)
|
ΔR≤±1%R
|
|
|
Vibração (10-500HZ, 0,75 mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, ruptura elétrica≤100μS
|
|
|
Variação de temperatura (-55°C/30min,
+125°C/30min, 5 ciclos) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Categoria climática (IEC68-2-2)
|
ΔR≤± (3%R+0,1Ω),Resistência de isolamento≥100MΩ
|
|
|
Resistência elétrica (0,5W, 1000h)
|
ΔR≤± (3%R+0,1Ω), CRV≤±3%R ou 5Ω
|
|
|
Resistência mecânica (200 ciclos)
|
ΔR≤± (3%R+0,5Ω), CRV≤±3%R ou 5Ω
|
|
|
Calor húmido constante (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0,1Ω), Resistência ao isolamento≥100MΩ
|
|
|
Características físicas
|
Viagem mecânica total
|
12 ± 2 ciclos
|
|
Torque de arranque
|
≤ 25 mN.m
|
Tamanho do produto
R: Substituição. Se houver alguns itens defeituosos, geralmente creditamos ao nosso cliente ou substituímos no próximo carregamento.
Q5: Como verifica todas as mercadorias na linha de produção?
A: Temos inspecção no local e inspecção do produto acabado.
