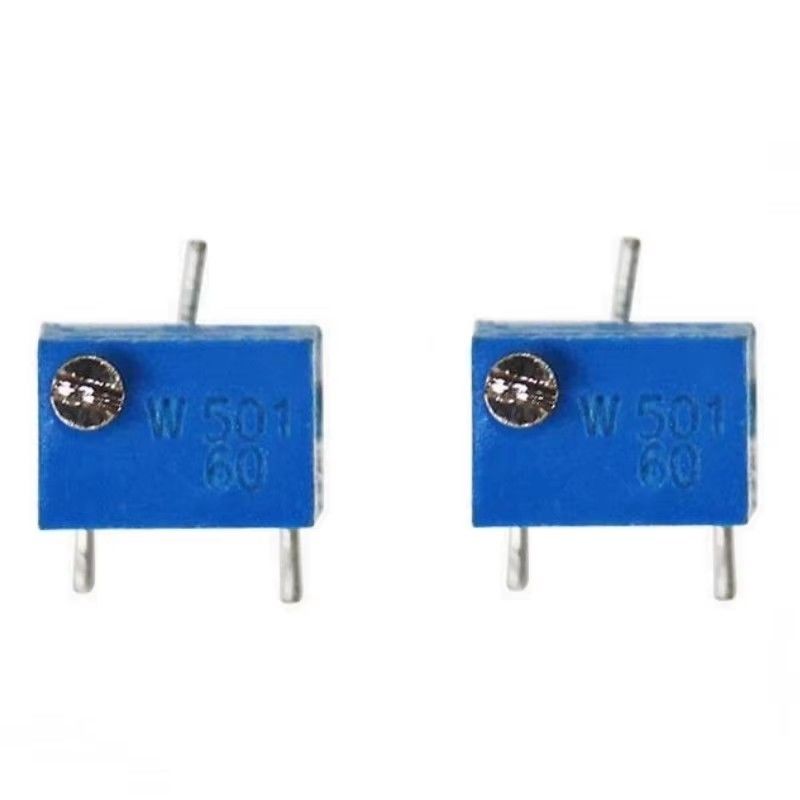

Resistores Variáveis da Série BONENS 3269 Potenciômetros de Ajuste com Design de Montagem em Superfície
Resistores Variáveis da Série BONENS 3269 Potenciômetros de Ajuste com Design de Montagem em Superfície
Key Attributes
Marca:BONENS
Model Number:3269P
Place of Origin:Sichuan, China
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 dias, 5000/10 dias 10000/14 dias
Delivery Time:5-8 dias úteis
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Embalagens de cartão
Product Summary
Resistor variável potenciômetro 3269P O potenciômetro da série 3269 é um tipo de potenciômetro. Geralmente é composto por um corpo resistivo e um sistema rotativo ou deslizante , ou seja, um contato móvel se move sobre o corpo resistivo para obter uma saída de tensão parcial. A função do potenci...
Detalhes do produto
Destacar:
Design de Montagem em Superfície SMD
,Saída de tensão estável
,Aplicação de Grau Aeroespacial
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (personalização)
Rated Power:
0.25 W (máximo 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 ciclos
Starting Torque:
≤ 25 mN.m
Type:
resistor variável do smd
Mounting:
Montagem em superfície
Application:
Instrumentos, equipamentos de energia, sinais ferroviários
Descrição do produto
Especificações e características pormenorizadas
Resistor variável potenciômetro 3269P
O potenciômetro da série 3269 é um tipo de potenciômetro. Geralmente é composto por um corpo resistivo e um sistema rotativo ou deslizante
, ou seja, um contato móvel se move sobre o corpo resistivo para obter uma saída de tensão parcial.
, ou seja, um contato móvel se move sobre o corpo resistivo para obter uma saída de tensão parcial.
A função do potenciômetro é ajustar a tensão (incluindo tensão DC e tensão de sinal) e a magnitude da
corrente.
corrente.
Resistor variável potenciômetro 3269X
Os potenciômetros 3269 são usados principalmente em instrumentos, medidores, correios e telecomunicações, equipamentos de energia, sinais ferroviários, aviação, aeroespacial e outros campos
Resistor variável potenciômetro 3269W
Elemento de cermet estável, resolução infinita
Estilos de ajuste vertical e horizontal
Compatível com processos de fabricação de montagem em superfície
Conforme RoHS
Estilos de ajuste vertical e horizontal
Compatível com processos de fabricação de montagem em superfície
Conforme RoHS
Parâmetros do produto
|
|
Faixa de resistência nominal
|
10Ω~5MΩ
|
|
Tolerância de resistência
|
±10% ±5% (personalização)
|
|
|
Resistência do terminal
|
≤±1%R ou 2Ω
|
|
|
Variação da resistência de contato (CRV)
|
≤±1%R ou 3Ω
|
|
|
Resistência de isolamento
|
≥ 1GΩ (100V AC)
|
|
|
Tensão suportável
|
600V (valor de pico DC ou AC)
|
|
|
Curso elétrico efetivo
|
12±2 ciclos
|
|
|
Características ambientais
|
Potência nominal
|
0.25W (200V máx.)
|
|
Faixa de temperatura
|
-55°C~+125°C
|
|
|
Coeficiente de temperatura
|
±250, ±100ppm/°C
|
|
|
Colisão (390m/S2, 4000 vezes)
|
ΔR≤±1%R
|
|
|
Vibração (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Interrupção elétrica≤100μS
|
|
|
Variação de temperatura (-55°C/30min,
+125°C/30min, 5 ciclos) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Categoria climática (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), Resistência de isolamento≥100MΩ
|
|
|
Resistência elétrica (0.5W, 1000h)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R ou 5Ω
|
|
|
Resistência mecânica (200 ciclos)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R ou 5Ω
|
|
|
Calor úmido estável (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0.1Ω), Resistência de isolamento≥100MΩ
|
|
|
Características físicas
|
Curso mecânico total
|
12±2 ciclos
|
|
Torque de partida
|
≤25mN.m
|
Tamanho do produto
R: Substituição. Se houver alguns itens defeituosos, geralmente creditamos ao nosso cliente ou substituímos no próximo embarque.
Q5: Como você verifica todas as mercadorias na linha de produção?
R: Temos inspeção no local e inspeção de produto acabado. Verificamos as mercadorias quando elas vão para o próximo procedimento de produção.
