nome do produto

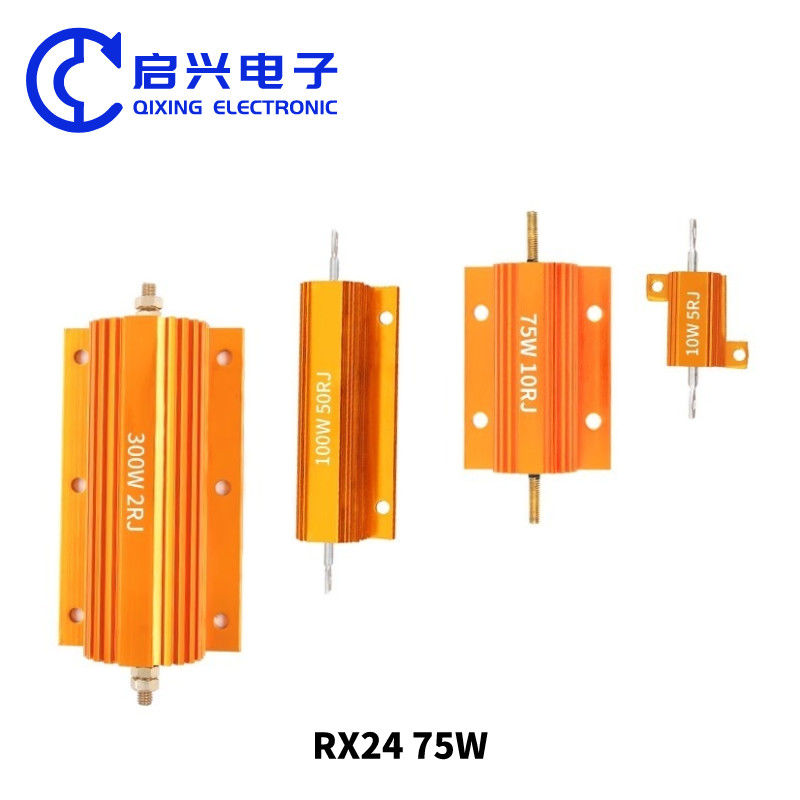

Resistor de alumínio dourado de alta potência
Descrição do Produto
A superfície do resistor de alumínio dourado possui uma ranhura de dissipação de calor, tamanho pequeno, alta potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência às intempéries, alta precisão, resistência indutiva baixa padrão, alta estabilidade, arquitetura forte e sua flexibilidade é boa para múltiplas opções de combinação, o que é propício à proteção mecânica e fácil instalação e uso.
Características
1. Tamanho pequeno e alta potência
2. Estrutura robusta e alta estabilidade;
3. Carcaça de alumínio para dissipação de calor, adequada para instalação em painéis de dissipação de calor.
4. Moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Em conformidade com os requisitos lead-free/RoHS
Aplicação do produto
Campo de aplicação de resistores de alumínio dourado de alta potência: amplamente utilizado nas indústrias de fontes de alimentação, conversores de frequência, elevadores, áudio de palco e equipamentos de ponta
Dimensões
| Método de instalação |
Dimensões unidade:mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Especificações Técnicas
| Método de instalação |
Potência Nominal |
Faixa de resistência(Ω) |
tensão máxima de trabalho(V) |
Área da placa de dissipação de calor |
Peso
(g)
|
| Com placa de dissipação de calor |
Sem placa de dissipação de calor |
KAL |
NKAL
(não indutivo) |
KAL |
NKAL
(não indutivo) |
área de superfície
(cm²) |
espessura
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Curva de Derating de Potência e Curva de Aumento de Temperatura
Curva de Derating de Potência Curva de Aumento de Temperatura
Características de Desempenho
| Itens |
Padrão |
Métodos de Teste |
| Sobrecarga de curto tempo |
±1% |
2.5 vezes potência/5 segundos |
| Coeficiente de Temperatura |
±200 PPM/℃ |
Temperatura de teste: interior Temp.100℃ |
| Resistência ao calor de solda |
±1% |
Temp. de solda:350±10℃,tempo:3 segundos |
| Tensão de suportabilidade dielétrica |
Sem avaria ou arco elétrico |
500V por 60 segundos |
| Vida útil com carga de umidade |
±0.5% |
Tensão nominal
1.5h LIGADO,0.5h DESLIGADO a 40±2℃,90-95% RH por 1000h |
| Vida útil com carga |
±2.0% |
Tensão nominal 1.5h LIGADO,0.5h
DESLIGADO a 25℃ por 1000hrs |
| Soldabilidade |
Pelo menos 95% de cobertura |
235±5℃ por 2±0.5 segundos |
Especificação do Tipo
Resistor de fio enrolado de alumínio dourado de alta potênciaDescrição do Modelo do Produto
M
| 20W |
15R |
J |
Categoria do Produto |
Estilo |
Subcategoria |
| Pequena classificaçãoMétodo de instalação |
instalação
Potência |
Potência
Valor da resistência do produto |
Valor
Tolerância |
Tolerância
RXG24 Resistor Automotivo |
Automobile resistance
T- |
20WResistor de alumínio dourado
Resistência dourada
NKALResistor de alumínio dourado não indutivo
Resistência dourada sem sentido |
Tipo de furo de montagem bilateralT-tipo de furo de montagem unilateral
S-tipo de furo de montagem bilateralM-
Tipo de terminal
Y-
|
Tipo de fioM-tipo de terminal
Y-tipo de fio10W
25W
300W
|
R01 0.01Ω
R10 0.1Ω
15R 15Ω |
R01 0.01Ω
R10 0.1Ω
15R 15Ω
40K 40KΩ |
Perfil da Empresa
Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados OEM e ODM.
A qualidade dos nossos produtos tem sido amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes. |
Embalagem do produto
Catálogos de produtos
② RESISTOR DE LED PARA LUZES DE CARRO
Resistor de luz LED LED de carro
nome do produto
Resistor de alumínio dourado para pisca-alerta automotivo, resistor HID
Descrição do Produto
Resistor de luz automotiva, resistor de LED, resistor decodificador HID, resistor de caixa de alumínio, resistor de 50W
1. Usando cerâmica resistente a altas temperaturas como matriz de resistência, possui alto desempenho de dissipação de calor
2. Selecione fio de liga de resistência altamente estável, enrole-o de acordo com métodos de processo rigorosos e solde-o em dois ou mais terminais condutores, tornando a resistência forte resistência ao impacto e alta estabilidade. O encapsulamento com tinta não combustível fornece proteção eficaz para o fio de resistência, melhorando assim sua vida útil;
3. De acordo com diferentes modelos de veículos e necessidades do cliente, monte fusíveis térmicos e bases plásticas em produtos acabados.
Características
1. Resistores de ajuste automotivo têm as características de alta potência, tamanho pequeno, baixa temperatura e desempenho estável;
2. Um único resistor pode atingir um ou mais valores de resistência;
3. A matriz de resistência pode ser selecionada em diferentes formas, como circular, plana ou quadrada, de acordo com diferentes modelos de veículos e requisitos do cliente. O fio de enrolamento de resistência pode ser plano ou redondo. Pode ser enrolado em forma de onda: Bases plásticas podem ser instaladas e montadas de acordo com os requisitos do cliente, e podem ser personalizadas com várias cores;
4. Fusíveis térmicos com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes.
Aplicação do produto
Amplamente utilizado em diferentes marcas e tipos de carros (resistor de ventilador automotivo/resistor de controle de velocidade do ventilador/resistor de luz traseira automotiva).
Especificações Técnicas
| modelo |
potência nominal(W) |
Faixa de resistência (Ω) |
Tolerância de Resistência
(%) |
coeficiente de temperatura(×10-
6/℃) |
tensão de isolamento
(V) |
Tensão máxima de sobrecarga
(V) |
| Com placa de dissipação de calor |
Sem placa de dissipação de calor |
| RX24 |
5 |
3 |
0.012~1KΩ |
F(±1%)
J(±5%) |
±100
±50 |
1000 |
1500 |
| 10 |
8 |
0.010~1.5KΩ |
| 20 |
12.5 |
0.012~7.5KΩ |
| 30 |
15 |
0.012~10KΩ |
| 50 |
20 |
0.010~15KΩ |
| 20W |
75 |
45 |
0.012~20KΩ |
2000 |
3000 |
| 100 |
50 |
0.012~24KΩ |
| 150 |
55 |
0.012~30KΩ |
| 200 |
55 |
0.012~36KΩ |
| 250 |
60 |
0.012~39KΩ |
| 300 |
75 |
0.010~47KΩ |
| 500 |
200 |
0.010~51KΩ |
Características de Desempenho
| Itens |
Valor Padrão |
Métodos de Teste |
Sobrecarga de curto tempo
Short time overload |
ΔR≤±(2%R0+0.05Ω) |
Aumentar a tensão de 10 vezes a potência nominal ou a resistência mais alta e a taxa de variação da resistência de cada cálculo
To increase the voltage of 10 times the rated power or the highest resistance and resistance change rate of each calculation |
Coeficiente de Temperatura
Temperature Coefficient |
±300PPM/℃ |
Temperatura de teste: Temp. ambiente +100℃
Test temperature; indoors Temp.100℃ |
Resistência ao calor de solda
Resistance to solder heat |
4 times the rated voltage or the maximum intermittent load voltage (whichever is smaller) to test a second, stop 25 seconds.loop 10000+200 times |
Temp. de solda:350±10℃, tempo:3 segundos
Solder Temp.:350±10℃,time:3 seconds |
Ciclo de Temperatura
Temperature cycling |
In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) |
Em -55℃ por 30 minutos e depois a +25℃ por 10-15 minutos, e depois em +275℃ por 30 minutos, e depois a +25℃ por 10-15 minutos, um total de 5 ciclos
In 55 DEG C when placed for 30 minutes and then at+25C placed 10-15 minutes, and then in+275 DEG C when the place 30 minutes, and then at+ 25 C placed 10-15 minutes,a total of 5 cycles
Vida útil com carga de umidade |
Humidity Load Life
ΔR≤±(5%R0+0.05Ω) |
In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) |
Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95 &RH for 1000hrs'
Vida útil com carga de temperatura
Temperature resistance load life |
ΔR≤±(5%R0+0.05Ω)
Na caixa de temperatura e umidade constantes de 70±2℃, aplique a tensão nominal ou a tensão máxima de trabalho (o que for menor) por um total de 1000 horas (1.5h ligada, 0.5h desligada) |
In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) |
Soldabilidade
Solderability
Área de solda 95% ou mais |
At least 95% coverage
Temperatura de solda:245±3℃, tempo:2±0.5 segundos |
245±3℃ for 2-3 seconds
Sobrecarga intermitente |
Intermittent overload |
ΔR≤±(1%R0+0.05Ω)
4 vezes a tensão nominal ou a tensão máxima de sobrecarga intermitente (o que for menor) para testar 1 segundo, parar 25 segundos, ciclo 10000+200 vezes |
4 times the rated voltage or the maximum intermittent load voltage (whichever is smaller) to test a second, stop 25 seconds.loop 10000+200 times |
Resistência à tração do terminal
Terminal tensile strength
ΔR±(2%R0+0.1Ω) |
Tensão 10N
Tension 10N |
Resistência à chama |
Flame resistance
Não deve haver fogo óbvio |
There is no obvious fire
Respectivamente, de acordo com 5, 10, 16 vezes a potência com carga AC por 5 minutos |
Respectively, according to 5, 10,16 times the power plus AC load for 5 minutes
Especificação do Tipo |
Resistor de Carcaça de Alumínio Resistor de Lâmpada Automotiva LED 20W
por exemplo:RX24TM20W15RJ |
RXG24
T
M
| 20W |
15R |
J |
Categoria do Produto |
Estilo |
Subcategoria |
| Pequena classificaçãoMétodo de instalação |
instalação
Potência |
Potência
Valor da resistência do produto |
Valor
Tolerância |
Tolerância
RXG24 Resistor Automotivo |
Automobile resistance
T- |
Tipo de furo de montagem unilateral
S- |
Tipo de furo de montagem bilateralT-tipo de furo de montagem unilateral
S-tipo de furo de montagem bilateralM-
Tipo de terminal
Y-
|
Tipo de fioM-tipo de terminal
Y-tipo de fio10W
25W
300W
|
R01 0.01Ω
R10 0.1Ω
15R 15Ω |
40K 40KΩ
F ±1%
G ±2%
J ±5% |
Perfil da Empresa
Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados OEM e ODM.
A qualidade dos nossos produtos tem sido amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes. |
Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço, e fornecemos melhores produtos e serviços aos clientes. Aguardamos sua cooperação e criamos juntos um futuro melhor!
