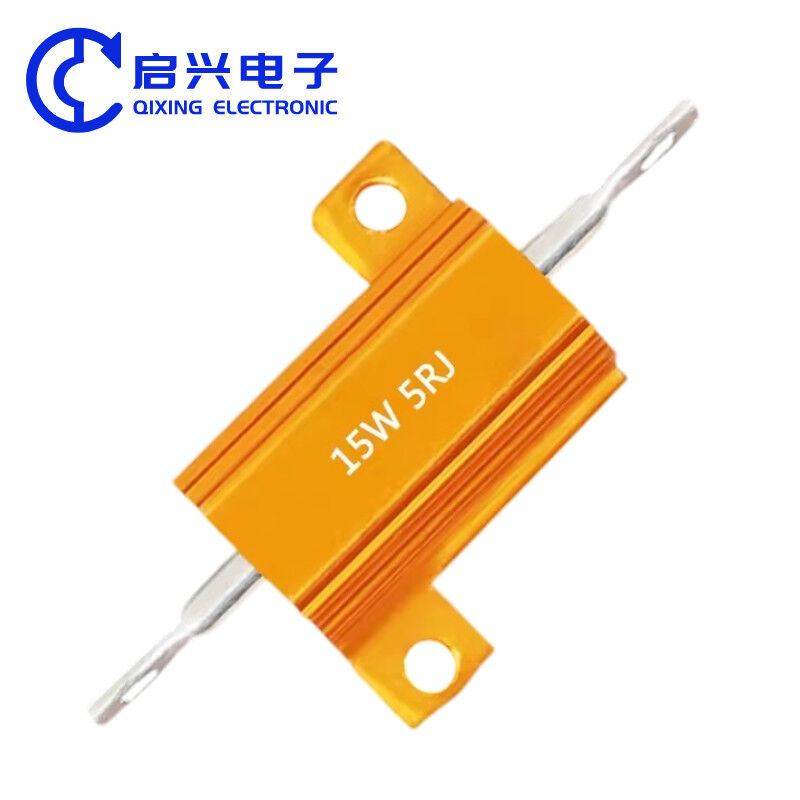

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor

Detalhes do produto

Lugar de origem: China

Marca: BONENS

Certificação: RoHS

Número do modelo: RX24/RXG24

Termos do pagamento & do transporte

Obtenha o melhor preço
Destacar:

Resistência de enrolamento por arame da carga do travão de potência

,

RX24 15W 5rj resistência de enrolamento por fio

,

RX24 15W 5rj resistor de alumínio

Tipo:
Resistência de caixa de alumínio
Modelo:
RX24/RXG24
Faixa de potência nominal:
5W~500W
Desvio de resistência admissível:
5%
Materiais:
Ferida do fio
Coeficiente de temperatura:
PTC
Intervalo de deriva de temperatura:
≤ 300 ppm/°C
Intervalo de temperatura de funcionamento:
-55°C~+300°C
Características de potência:
De alta potência
Forma:
Forma de folha plana
Característica de frequência:
Frequência ultraelevada
Tipo:
Resistência de caixa de alumínio
Modelo:
RX24/RXG24
Faixa de potência nominal:
5W~500W
Desvio de resistência admissível:
5%
Materiais:
Ferida do fio
Coeficiente de temperatura:
PTC
Intervalo de deriva de temperatura:
≤ 300 ppm/°C
Intervalo de temperatura de funcionamento:
-55°C~+300°C
Características de potência:
De alta potência
Forma:
Forma de folha plana
Característica de frequência:
Frequência ultraelevada
RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor
RX24 15W 5rj Carga de freio de potência resistor de enrolamento de fio resistor de concha de alumínio
1 RESISTOR de concha de alumínio de ouro

Nome do produto 产品名称

Resistência de alta potência de alumínio de ouro

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 0

Descrição do produto

A superfície do resistor de alumínio de carapaça de ouro tem um sulco de dissipação de calor, pequeno tamanho, grande potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência ao clima, alta precisão,Resistência indutiva normal baixa, alta estabilidade, arquitetura forte e sua flexibilidade é boa para opções de combinação múltiplas, o que favorece a proteção mecânica e a fácil instalação e uso.

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 1

Características do produto

1Pequeno tamanho e alta potência.
2Estrutura robusta e elevada estabilidade;
3. Capa de alumínio para dissipação de calor, adequada para instalação de painéis de dissipação de calor.

4. moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Cumprir os requisitos RoHS/sem chumbo

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 2



Aplicação do produto

Campo de aplicação de resistores de camada de alumínio de ouro de alta potência: amplamente utilizados em fontes de alimentação, conversores de frequência, elevadores, áudio de palco e indústrias de equipamentos de ponta

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 3

Dimensões

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 4

Estilo Unidade de dimensões: mm
L1±2 L2±1 L3±1 A ± 1 B±1 C ± 1 E ± 0.3 S± 1 H ± 0.5
RXG24 10w 32 19 14 20 15.5 10.5 2 10 5
RXG24 25w 47 27 18 27 19 15 3.2 15.5 7
RXG24 50w 70 50 39 29 21 15 3.2 15.5 7
RXG24 80w 102 66 35 47 37 28 4.5 25 12
RXG24 100w 135 89 69 70 48 46 5 44.5 19.5
RXG24 250w 155 114 98 77 64 53 5 55.5 25
RXG24 300w 155 114 98 77 64 53 5 55.5 25



Especificações técnicas 技术说明

Estilo Classificação de potência Faixa de resistência ((Ω) tensão máxima de funcionamento ((V) Área da placa de dissipação de calor


Peso

(g)

Com placa de dissipação de calor Sem placa de dissipação de calor KAL NKAL
(não indutivo)
KAL NKAL
(não indutivo)
Área de superfície
(cm2)
espessura
(mm)
RXG24 10w 10 8 0.02-6K 0.03-2.3K 245 180 415 1 6
RXG24 25w 25 13 0.012-15K 0.02-5.5K 500 300 535 1 11
RXG24 50w 50 10 0.01-40K 0.02-12K 1300 600 995 1 30
RXG24 80w 80 45 0.1-3.0K 0.1-3.0K 1500 1000 995 3 90
RXG24 100w 100 50 0.4-50K 0.12-25K 1900 1340 995 3 160
RXG24 250w 250 60 0.6-80K 0.15-40K 2500 1750 4765 3 480
RXG24 300w 300 70 0.6-90K 0.15-50K 2500 1750 4765 3 550



Curva de redução de potência e curva de aumento de temperatura curva de redução de potência e curva de aquecimento

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 5          RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 6

                                               Curva de potência, curva de proporção, curva de temperatura.





Características de desempenho

项目Números 标准值Padrão 方法 de testeMétodos de ensaio
短时间过负荷 (tempo curto)
Sobrecarga de curta duração
± 1% 2.5倍额定功率 (quantidade de potência)/5
2.5 vezes a potência/5 segundos
温度系数
Coeficiente de temperatura
± 200 ppm/°C 实验温度:室温+100°C
Temperatura de ensaio: temperatura interna.100°C
耐热性 resistência ao calor
Resistência ao calor da solda
± 1% ¥ Cinza temperatura:350 ± 10°C,时间:3
Temperatura de solda: 350 ± 10°CTempo: 3 segundos.
resistente à pressão eléctrica
Voltagem de resistência dielétrica
无烧毁 ou绝缘性破坏
Sem avarias ou flashover
施加 直流电压500 V持续1Minutos.
500 V durante 60 segundos
耐湿负荷 resistência à humidade
A humidade carrega a vida
± 0,5% 温度:40±2°C,Humidade relativa:90-95%,1倍额定 tensão de trabalho
时间1000小时1.5小时开0.5小时关) Tensão nominal
1.5 horas de funcionamento,0.5 horas desligado a 40±2
°C, 90-95&RH durante 1000h
负荷 vida útil
Duração da carga
± 2,0% 温度:25°C,1倍额定 trabalho pressão elétrica, tempo1000小时
1.5小时开0.5小时关) Voltagem nominal ligada 1,5 horas,0.5 horas
Desligado aos 25.
°Cdurante 1000 horas
Capacidade de alumínio
Soldabilidade
吃锡 área95%acima.
Cobertura de pelo menos 95%
¥ Cinza temperatura:235 ± 5°C,时间:2 ± 0.5
235 ± 5°Cdurante 2±0,5 segundos





Especificação do tipo 型号说明

Resistente de enrolamento por arame de carapaça de alumínio de alta potênciaDescrição do modelo do produto

Por exemplo:RX24TM20W15RJ

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 7

RXG24 T M 20W 15R J
产品类别Estilo 小分类
Pequena classificação
Modo de instalação
instalação
功率
Potência
成品阻值
Valor
误差 误差
Tolerância
RXG24黄金 电阻
Resistência dourada
NKAL
无感金黄色 电阻
Sem sentido, resistência dourada.

- O quê?单边安装孔式 (Ferro de instalação do lado)
- Não.双边安装孔式 (em inglês)

Tipo de furo de montagem de lado único em T
Tipo de furo de montagem bilateral S

- O quê?端子式
- O quê?引线式

Tipo de terminal M
Tipo de chumbo Y

10W
25 W
300 W
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ
F ± 1%
G ± 2%
J ± 5%



Embalagem do produto 产品包装

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 8

Catálogos de produtos



RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 9

2 RESISTOR LED PARA LUZES DE AUTO



Resistência de luz LED LED车灯电阻器

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 10

Nome do produto 产品名称

Resistência de caixa de alumínio de ouro para sinalização de viragem de LED automotiva Resistência HID

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 11

Descrição do produto

Resistência luminosa automotiva, resistência LED, resistência HID decodificadora, resistência de caixa de alumínio, resistência de 50 W

1Utilizando cerâmica resistente a altas temperaturas como matriz de resistência, tem um elevado desempenho de dissipação de calor
2. Seleccionar fio de liga de alta resistência, enrolar de acordo com métodos de processo rigorosos e soldá-lo em dois ou mais terminais condutores,que fazem a resistência ter forte resistência ao impacto e alta estabilidadeA embalagem de tinta não combustível proporciona uma protecção eficaz ao fio de resistência, melhorando assim a sua vida útil;
3De acordo com diferentes modelos de veículos e necessidades do cliente, montar fusíveis de temperatura e bases de plástico em produtos acabados.

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 12



Características do produto

1. As resistências de ajuste do automóvel têm as características de alta potência, pequeno tamanho, baixa temperatura e desempenho estável;

2. Um único resistor pode atingir um ou mais valores de resistência;

3A matriz de resistência pode ser selecionada em diferentes formas, tais como circular, plana ou quadrada, de acordo com diferentes modelos de veículos e requisitos do cliente.O fio de enrolamento de resistência pode ser plano ou redondo. Pode ser enrolada corrugada: as bases de plástico podem ser instaladas e montadas de acordo com os requisitos do cliente e podem ser personalizadas com várias cores;

4Os fusíveis de temperatura com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes.

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 13

Aplicação do produto

Amplamente utilizado em diferentes marcas e tipos de automóveis (resistência ao soprador automóvel/resistência ao controlo de velocidade do ventilador/resistência ao farol traseiro automóvel).

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 14

Especificações técnicas 技术说明

Modelo Potência nominal ((W) Faixa de resistência (Ω) Resistência tolerância
(%)
coeficiente de temperatura ((×10-
6/
°C)
tensão de isolamento
(V)
Tensão máxima de sobrecarga
(V)
Com placa de dissipação de calor Sem placa de dissipação de calor
RX24 5 3 0.0121KΩ F ((± 1%)
J ((± 5%)
± 100
± 50
1000 1500
10 8 0.010~1.5KΩ
20 12.5 0.012~7.5KΩ
30 15 0.012~10KΩ
50 20 0.010~15KΩ
RXG24 75 45 0.012~20KΩ 2000 3000
100 50 0.012~24KΩ
150 55 0.012~30KΩ
200 55 0.012~36KΩ
250 60 0.012~39KΩ
300 75 0.010~47KΩ
500 200 0.010~51KΩ



Características de desempenho

项目Itens 标准值 Padrão 测试方法Métodos de ensaio
短时间过负荷 (tempo curto)
Sobrecarga de curta duração
△R≤±(2%R0+0,05Ω) 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率
Para aumentar a tensão de 10 vezes a potência nominal ou a maior resistência e taxa de mudança de resistência de cada cálculo
温度系数
Coeficiente de temperatura
± 300 PPM/°C 实验温度:室温+100°C
Temperatura de ensaio; temperatura interna: 100°C
耐热性 resistência ao calor
Resistência ao calor da solda
△R≤±(1%R0+0,05Ω) Temperatura: 350±10°C, tempo: 3 segundos
Temperatura da solda: 350 ± 10 °C, tempo: 3 segundos
温度循环 (Círculo de temperatura)
Ciclos de temperatura
△R≤±(5%R0+0,05Ω) Colocar 30 minutos a 55°C e depois a +25°C durante 10,15 minutos.
Colocar novamente a + 275°C durante 30 minutos, e depois colocar novamente a + 25°C durante 10-15 minutos, 5 ciclos
Em 55 DEG C quando colocado durante 30 minutos e, em seguida, a + 25 C colocado 10-15 minutos, e, em seguida, em + 275 DEG C quando o lugar 30 minutos, e, em seguida, a + 25 C colocado 10-15 minutos,um total de 5 ciclos
耐湿负荷 resistência à humidade
A humidade carrega a vida
△R≤±(5%R0+0,05Ω) 温度:40±2°C, relativa humidade:90-95%,1倍额定工作电压,时间
1000 horas.
Voltagem nominal ligada 1,5 horas,0.5h DE SACUDA a 40±2°C, 90-95 & RH durante 1000h"
耐温负荷 vida útil
Resistência à temperatura e vida útil da carga
△R≤±(5%R0+0,05Ω) Em 70±2°C constante de temperatura constante, adicionar pressão elétrica fixada ou pressão elétrica máxima de trabalho no reservatório
共1000小时 ((通1.5小时,断0.5小时)
Na caixa de temperatura e umidade constantes de 70 mais ou menos 2 DEG C aplicada tensão nominal ou tensão máxima de funcionamento (a que for menor), um total de 1000 horas (1,5 horas,0.5 horas)
Capacidade de alumínio
Soldabilidade
吃锡 superfície 95% ou mais
Cobertura de pelo menos 95%
Temperatura: 245 ± 3°C, tempo: 2 ± 0,5 segundos
断续过负荷
Sobrecarga intermitente
△R≤±(1%R0+0,05Ω) 4 vezes o limite de tensão ou o máximo de tensão de carga de interrupção (em vez de menor) teste 1 segundo, parar 25 segundos,
ciclo 10000 + 200 vezes
4 vezes a tensão nominal ou a tensão máxima de carga intermitente (o que for menor) para testar um segundo, parar 25 segundos.loop 10000+200 vezes
引出端强度 (Força de saída)
Resistência à tração terminal
△R±(2%R0+0,1Ω) 拉力10N
Tensão 10N
resistência a combustão
Resistência à chama
Não há chama evidente.
Não há fogo evidente.
Dividido em 5,1016 vezes a potência e a carga de câmbio 5 minutos.
Respectivamente, de acordo com 5, 10,16 vezes a potência mais carga AC por 5 minutos



Tipo Descrição do modelo

Resistência de alumínio para carrinho de luz LED 20W

Por exemplo:RX24TM20W15RJ

RXG24 T M 20W 15R J
产品类别Estilo 小分类
Pequena classificação
Modo de instalação
instalação
功率
Potência
成品阻值
Valor
误差 误差
Tolerância
RXG24汽车电阻
Resistência do automóvel

- O quê?单边安装孔式 (Ferro de instalação do lado)
- Não.双边安装孔式 (em inglês)

Tipo de furo de montagem de lado único em T
Tipo de furo de montagem bilateral S

- O quê?端子式
- O quê?引线式

Tipo de terminal M
Tipo de chumbo Y

10W
25 W
300 W
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ
F ± 1%
G ± 2%
J ± 5%



Perfil da empresa

RX24 15W 5rj Wirewound Resistor Força Freno Carga Alumínio Shell Resistor 15

Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade.Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar encomendas personalizadas OEM e ODM.

A qualidade do nosso produto foi amplamente reconhecida pelos clientes, e o nosso serviço pós-venda também foi altamente elogiado.Fornecemos serviços e cooperação a muitos clientes conhecidosNós damos as boas vindas amigos de todo o mundo para discutir a cooperação, e vamos fornecer o melhor serviço e produtos para retornar a confiança e apoio dos clientes.

Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhorando constantemente nossa própria qualidade e nível de serviço e fornecendo melhores produtos e serviços aos clientes.Esperamos a vossa cooperação e criarmos juntos um futuro melhor.!



Perguntas frequentes:



1- Quem somos nós?
Estamos localizados em Sichuan, China, começamos em 2005, vendemos para o mercado interno ((70.00%), Europa Ocidental ((8.00%), América do Norte ((5.00%), Sul
Ásia ((3.00%), Ásia Oriental ((3.00%), América do Sul ((2.00%), Europa do Sul ((2.00%), Europa Oriental ((2.00%), Médio Oriente ((2.00%), Sudeste
Ásia (~2.00%), Oceania (~1.00%). Há um total de cerca de 51-100 pessoas em nosso escritório.

2. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspecção final antes da expedição;

3- O que pode comprar de nós?
Potenciômetro, Resistor, Filtro EMI, Botão, Interruptor

4. por que você deve comprar de nós e não de outros fornecedores?
A nossa empresa foi criada em 2005 e desenvolve e fabrica principalmente diferentes tipos de potencialómetros, filtros de ruído de corrente contínua, filtros de ruído de corrente contínua e filtros de ruído de corrente contínua.
e resistor de potência de cerâmica e é um fabricante profissional garantindo alta qualidade, melhores serviços e melhor preço.

5. que serviços podemos prestar?
Condições de entrega aceites: FOB, CFR, CIF, EXW, FCA;
Moeda de pagamento aceita:USD,EUR,CNY;
Tipo de pagamento aceito: T/T,L/C,MoneyGram,Western Union,Cash;
Língua falada: Inglês, chinês
