nome do produto

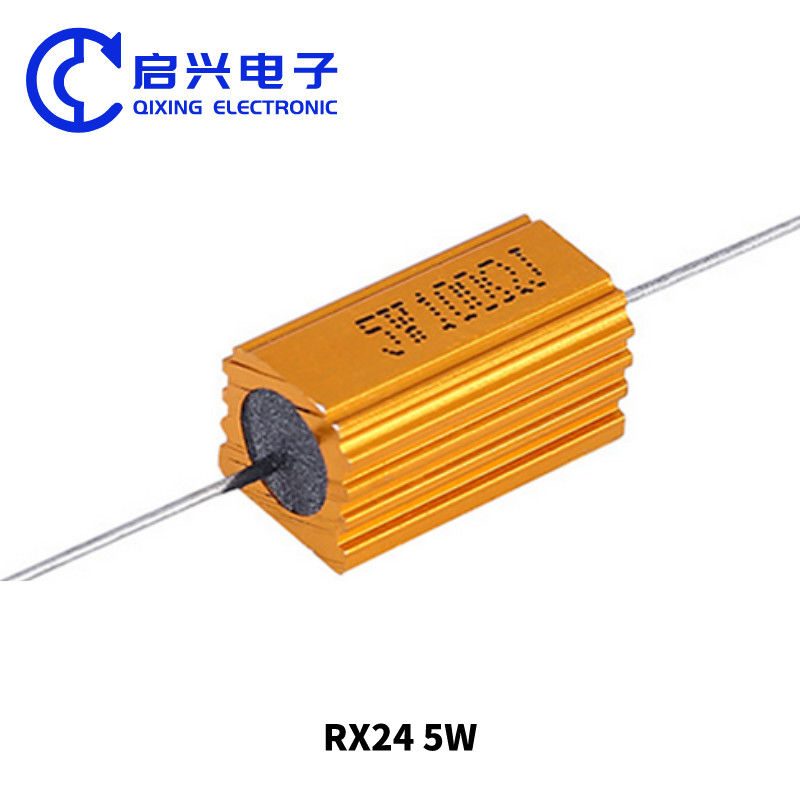

Resistor de Caixa de Alumínio Dourado RX24 Alta Potência 25W 50W 100W 200W 300W Elemento de Carga de Limitação de Corrente Automotiva
Descrição do Produto
A superfície do resistor de caixa de alumínio dourado possui um sulco de dissipação de calor, tamanho pequeno, alta potência, resistência a altas temperaturas, forte capacidade de sobrecarga, resistência às intempéries, alta precisão, resistência indutiva baixa padrão, alta estabilidade, arquitetura forte e sua flexibilidade é boa para múltiplas opções de combinação, o que é propício à proteção mecânica e fácil instalação e uso.
Características
1. Tamanho pequeno e alta potência
2. Estrutura robusta e alta estabilidade;
3. Caixa de alumínio para dissipação de calor, adequada para instalação de painéis de dissipação de calor.
4. Moldagem por compressão de filme de cobre de silício, bom desempenho de isolamento;
5. Em conformidade com os requisitos lead-free/RoHS
Aplicação do produto
Campo de aplicação de resistores de caixa de alumínio dourado de alta potência: amplamente utilizado nas indústrias de fontes de alimentação, conversores de frequência, elevadores, áudio de palco e equipamentos de ponta
Dimensões
| Estilo |
Unidade de dimensões: mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Especificações Técnicas
| Estilo |
Potência Nominal |
Faixa de resistência (Ω) |
tensão máxima de trabalho (V) |
Área da placa de dissipação de calor |
Peso(g) |
| Com placa de dissipação de calor |
Sem placa de dissipação de calor |
KAL |
NKAL |
KAL |
NKAL |
área de superfície |
espessura |
| (não indutivo) |
(não indutivo) |
(cm²) |
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Curva de Derating de Potência e Curva de Aumento de Temperatura
Características de Desempenho
| Itens |
Padrão |
Métodos de Teste |
| Sobrecarga de curto tempo |
±1% |
2.5 vezes a potência/5 segundos |
| Coeficiente de Temperatura |
±200 PPM/°C |
Temperatura de teste: interior Temp.100°C |
| Resistência ao calor de solda |
±1% |
Temp. de solda: 350±10°C, tempo: 3 segundos |
| Tensão dielétrica suportável |
Sem avaria ou arco voltaico |
500V por 60 segundos |
| Vida útil sob carga de umidade |
±0.5% |
Tensão nominal |
| 1.5h ligado, 0.5h desligado a 40±2°C, 90-95% UR por 1000h |
| Vida útil sob carga |
±2.0% |
Tensão nominal 1.5h ligado, 0.5h |
| desligado a 25°C por 1000h |
| Soldabilidade |
Pelo menos 95% de cobertura |
235±5°C por 2±0.5 segundos |
Especificação do Tipo
Resistor de fio enrolado de caixa de alumínio dourado de alta potência Descrição do Modelo do Produto
por exemplo: RX24TM20W15RJ
Embalagem do produto
Resistor de LED Luz de LED
Descrição do Produto
Resistor automotivo, resistor de LED, resistor decodificador HID, resistor de caixa de alumínio, resistor de 50W
1. Usando cerâmica resistente a altas temperaturas como matriz de resistência, possui alto desempenho de dissipação de calor
2. Selecione fio de liga de resistência altamente estável, enrole-o de acordo com métodos de processo rigorosos e solde-o em dois ou mais terminais condutores, tornando a resistência forte resistência ao impacto e alta estabilidade. O encapsulamento com tinta não combustível fornece proteção eficaz para o fio de resistência, melhorando assim sua vida útil;
3. De acordo com diferentes modelos de veículos e necessidades do cliente, monte fusíveis térmicos e bases plásticas em produtos acabados.
Características
1. Resistores de ajuste automotivo possuem as características de alta potência, tamanho pequeno, baixa temperatura e desempenho estável;
2. Um único resistor pode atingir um ou mais valores de resistência;
3. A matriz de resistência pode ser selecionada em diferentes formas, como circular, plana ou quadrada, de acordo com diferentes modelos de veículos e requisitos do cliente. O fio de enrolamento de resistência pode ser plano ou redondo. Pode ser enrolado em corrugado: Bases plásticas podem ser instaladas e montadas de acordo com os requisitos do cliente, e podem ser personalizadas com várias cores;
4. Fusíveis térmicos com diferentes temperaturas e requisitos também podem ser equipados de acordo com os clientes.
Aplicação do produto
Amplamente utilizado em diferentes marcas e tipos de carros (resistência de ventilador automotivo/resistência de controle de velocidade do ventilador/resistência de luz traseira automotiva).
Perfil da Empresa
Somos uma fábrica com muitos anos de experiência em produção, dedicada a fornecer aos clientes produtos e serviços de alta qualidade. Temos equipamentos de produção avançados e uma equipe profissional de pesquisa e desenvolvimento, que pode fornecer capacidade suficiente e aceitar pedidos personalizados de OEM e ODM.
A qualidade de nossos produtos tem sido amplamente reconhecida pelos clientes, e nosso serviço pós-venda também tem sido muito elogiado. Com muitos anos de experiência em produção, fornecemos serviços e cooperação a muitos clientes conhecidos. Damos as boas-vindas a amigos de todo o mundo para discutir cooperação, e forneceremos o melhor serviço e produtos para retribuir a confiança e o apoio dos clientes.
Sempre aderimos à filosofia de negócios de "qualidade em primeiro lugar, cliente em primeiro lugar", melhoramos constantemente nossa própria qualidade e nível de serviço, e fornecemos melhores produtos e serviços aos clientes. Aguardamos sua cooperação e criamos juntos um futuro melhor!
