Detalhes do produto
Lugar de origem: Sichuan, China
Marca: BONENS
Número do modelo: RX24
Termos do pagamento & do transporte
Detalhes da embalagem: Embalagens de cartão
Número do modelo: |
RX24 |
Marca: |
BONENS |
Potência nominal: |
5W~50W |
Intervalo de tensão de funcionamento: |
< 1,5 kV |
Faixa de resistência nominal: |
0.1Ω~10KΩ |
O máximo suporta a tensão: |
3 000 V |
Intervalo de deriva de temperatura: |
≤ 400 ppm/°C |
Intervalo de temperatura de funcionamento: |
-55°C+275°C |
Número do modelo: |
RX24 |
Marca: |
BONENS |
Potência nominal: |
5W~50W |
Intervalo de tensão de funcionamento: |
< 1,5 kV |
Faixa de resistência nominal: |
0.1Ω~10KΩ |
O máximo suporta a tensão: |
3 000 V |
Intervalo de deriva de temperatura: |
≤ 400 ppm/°C |
Intervalo de temperatura de funcionamento: |
-55°C+275°C |
Descrever:

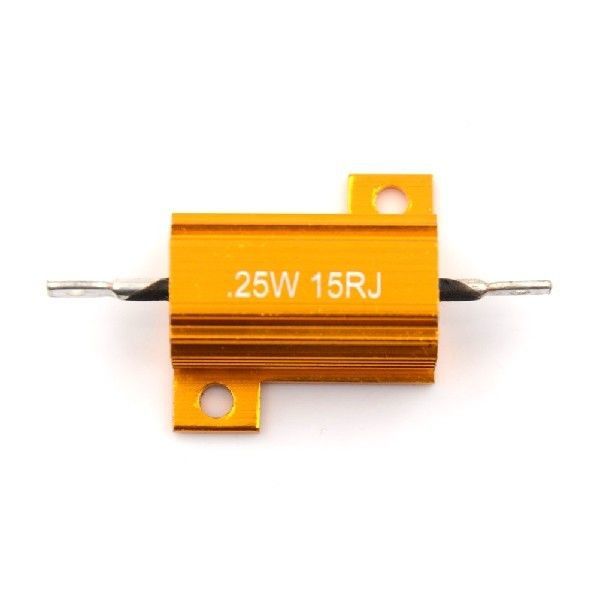

As resistências de ouro RX24 têm as características de alta potência, pequeno tamanho, forte capacidade de sobrecarga, estrutura sólida e alta confiabilidade; são amplamente utilizadas em fontes de alimentação, frequência
Parâmetro:
①. retrofit LED para remover o alarme de falha
②. Magotan, BMW, Mercedes-Benz, etc., todos os carros com computadores a bordo são aplicáveis
③. Remover o alarme de luz de falha gerado após a modificação do sinal de viragem LED
④Resolver o problema de girar muito rápido
◆Instalação: resistência especial de correspondência de impedância para sinal de viragem LED automotivo, resistência de alta potência de 50W6Ω de casca de alumínio,ambas as extremidades do resistor estão ligadas em paralelo aos pólos positivo e negativo do cabo de alimentação do sinal de rotação LEDDescrição das características
Curva de degradação
| pecificação | Potência (W) |
L1±1 | L2±1 | L3±1 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | Intervalo de resistência (Ω) |
Método de saída | Peso (G) |
| RX24 | 5W | 15 | 11 | 10 | 16 | 12 | 8 | 4.4 | 8 | 0.7 | 2.4 | 0.1 ~ 10K | chumbo | 4.5 |
| 10W(15W) | 20 | 14 | 10 | Vinte e um | 16 | 11 | 5 | 10.5 | 0.7 | 3 | 0.1 ~ 10K | Pistas, jacks. | 5.5 | |
| 25 W | 28 | 17 | 10 | 27 | 20 | 14 | 6 | 13.8 | 2 | 3.5 | 0.1 ~ 10K | Pistas, jacks. | 12.5 | |
| 35 W | 33 | Vinte e três | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1 ~ 10K | Pistas, jacks. | 20 | |
| 50 W | 50 | 40 | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1 ~ 10K | Pistas, jacks. | 26 |
* Observações: As dimensões são apenas para referência, por favor consulte as dimensões específicas e a selecção.Desvio admissível do valor da resistência (%): ±5% ±10%, resistência à tensão (V): 1500.
Características eléctricas e mecânicas
|
característico |
Método de inspecção | Requisitos de desempenho | Norma de ensaio |
| Força terminal | O terminal é carregado com força de tração de 20 N durante 10 segundos. | Não há danos visíveis | IEC 60115-1 4.16 |
| Resistência à vibração | 10~55HZ/0,75mm/2H*3 | Não há danos visíveis | IEC 60115-1 4.22 |
| Sobrecarga a curto prazo | 10xPr 5S | △R/R≤±2,0% | IEC 60115-1 4.13 |
| Resistência ao isolamento | DC500V,R> 100MΩ | △R/R≤±0,5% | IEC 60115-1 4.6 |
| Isolamento resistir à tensão | UN,60S,I≤1mA | △R/R≤±1% | IEC 60115-1 4.7 |
| Durabilidade | Min ((UP,UR),1.5H-ON,0.5H-OFF, 1000H | △R/R≤±5% | IEC 60115-1 4.25 |
| armazenamento a alta temperatura | 125°C, 80%, 500H | Não há danos visíveis | IEC 60115-1 4.23 |
| Resistentes ao calor da solda | 350±5°C, 3S±0,5S | △R/R≤±0,5% | IEC 60115-1 4.18 |
Código de identificação do produto acabado
| RX24 | 50 | 6R | J | L |
| Categoria de produtos | potência nominal | resistência | Precisão | Conexão |
| Série RX24 (casca de alumínio dourada) | 50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K=± 10% |
L = Chumbo K = Jack |
* Observações: RX24 50W 6Ω ±5%, modelo: RX24-50-6RJ-L; baixa indutividade, adicionar a letra N no modelo, por exemplo: N RX24-50-6RJ
■Recomendações para a utilização de resistências
◆ Recomenda-se deixar no circuito 1,5 vezes a margem de potência para a resistência. Por exemplo, a tensão no circuito é de 100 V e a corrente é de 0,01 A. Calcule a potência: P=100*0,01=1 W.Neste momento, o resistor não pode ser usado com 1W. Calcule 1 * 1,5 = 1,5 W, não há resistor de 1,5W, então é necessário um resistor de 2W.
