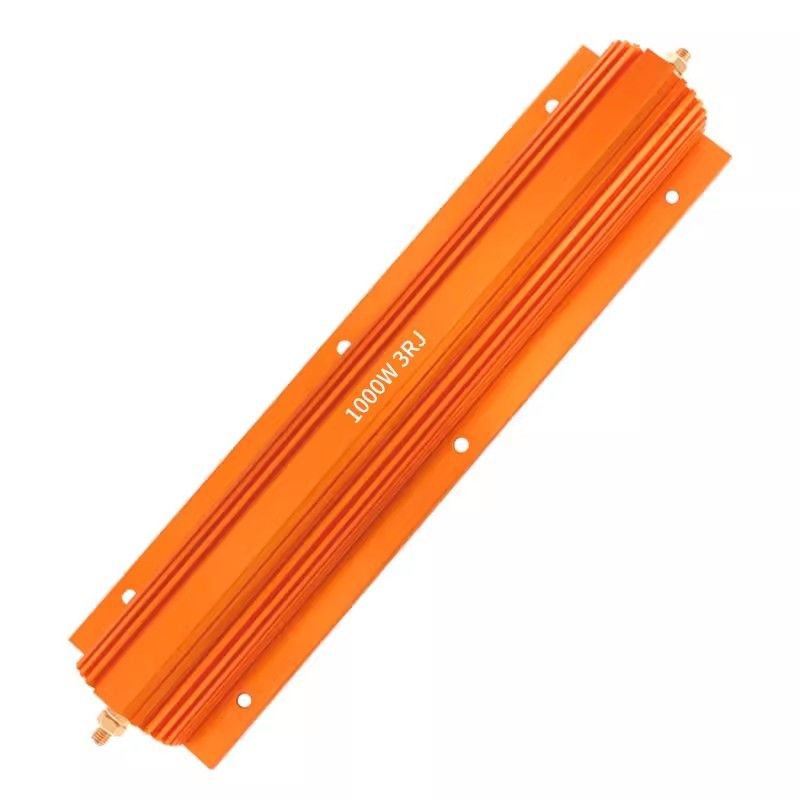

Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
  • Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio

Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio

Lugar de origem Sichuan, China
Marca BONENS
Número do modelo RX24
Detalhes do produto
Número do modelo:
RX24
Marca:
BONENS
Potência nominal:
5W~50W
Intervalo de tensão de funcionamento:
< 1,5 kV
Faixa de resistência nominal:
0.1Ω~10KΩ
O máximo suporta a tensão:
3 000 V
Intervalo de deriva de temperatura:
≤ 400 ppm/°C
Intervalo de temperatura de funcionamento:
-55°C+275°C
Potência nominal:
1000 W
Habitação:
Alumínio
Tipo:
Freio enrolado
Características:
Alta confiabilidade
Aplicativo:
Fontes de alimentação, conversores de frequência
Destacar:

poder superior 1000W

,

Projeto de estrutura sólida

,

Forte capacidade de sobrecarga

Termos do pagamento & do transporte
Detalhes da embalagem
Embalagens de cartão
Descrição do produto
Alumínio Casado Wirewound Resistor de travagem de alta potência Wire Wound 1000w

Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio

Descrever:

As resistências de ouro RX24 têm as características de alta potência, pequeno tamanho, forte capacidade de sobrecarga, estrutura sólida e alta confiabilidade; são amplamente utilizadas em fontes de alimentação, frequência

Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio

Parâmetro:

Faixa de potência nominal: 5W~50W
Intervalo de tensão de funcionamento: < 1,5 kV
Intervalo de resistência nominal: 0,1Ω~10KΩ
Tensão máxima de resistência: 3000V
Precisão máxima: 1%
Classificação IP: IP53
Vibração: 1,5 g
Intervalo de deriva de temperatura: ≤ 400 ppm/°C
Intervalo de temperatura de funcionamento: -55°C ≈ + 275°C
Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
Detalhes do produto

①. retrofit LED para remover o alarme de falha

②. Magotan, BMW, Mercedes-Benz, etc., todos os carros com computadores a bordo são aplicáveis

③. Remover o alarme de luz de falha gerado após a modificação do sinal de viragem LED

④Resolver o problema de girar muito rápido

Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio

Instalação: Resistência especial de correspondência de impedância para sinal de viragem LED automotivo, resistência de alta potência de 50W6Ω em casca de alumínio,ambas as extremidades do resistor estão ligadas em paralelo aos pólos positivo e negativo do cabo de alimentação do sinal de rotação LEDDescrição das características

Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
1. Tem as características de pequeno tamanho, alta potência e alta precisão. Adota processo profissional para envase e vedação, que é melhor do que produtos estrangeiros semelhantes.
2. Potência: 5W-1000W, de acordo com os requisitos do cliente, pode ser produzido em diferentes cores, como amarelo dourado, vermelho, prateado e especificações de alta precisão sem sensores.
3- Área de aplicação: alimentação de bancos de ensaio, conversor de frequência, equipamento de automação, áudio, divisor de frequência e ambiente de controlo industrial rigoroso e exigente.
4- Cumprir as especificações ROHS e o padrão livre de chumbo.
Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
Características do produto
A série RX24 de resistores de alumínio de carapaça de ouro são muito estáveis e conhecidos por sua alta qualidade.Ele pode consumir alta potência em um espaço limitado com uma baixa temperatura da superfície, e o calor passa através do invólucro de alumínio e é rapidamente dissipado para o radiador.
Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
Aumento da temperatura da superfície
Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio

Curva de degradação



Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
Quadro de dimensões do produto
Capacidade de sobrecarga forte do resistor de frenagem Wirewound 1000W do resistor de ouro do poder superior do alumínio
Quadro de dimensões do produto
pecificação Potência
(W)		 L1±1 L2±1 L3±1 W1±0.5 W2±0.5 W3±0.5 H1±0.5 H2±0.5 D1±0.2 D2±0.2 Intervalo de resistência
(Ω)		 Método de saída Peso
(G)
RX24 5W 15 11 10 16 12 8 4.4 8 0.7 2.4 0.1 ~ 10K chumbo 4.5
10W(15W) 20 14 10 Vinte e um 16 11 5 10.5 0.7 3 0.1 ~ 10K Pistas, jacks. 5.5
25 W 28 17 10 27 20 14 6 13.8 2 3.5 0.1 ~ 10K Pistas, jacks. 12.5
35 W 33 Vinte e três 10 29 21.5 16 6.6 15.5 2 3.5 0.1 ~ 10K Pistas, jacks. 20
50 W 50 40 10 29 21.5 16 6.6 15.5 2 3.5 0.1 ~ 10K Pistas, jacks. 26

* Observações: As dimensões são apenas para referência, por favor consulte as dimensões específicas e a selecção.Desvio admissível do valor da resistência (%): ± 5% ± 10%, resistência à tensão (V): 1500.



Características eléctricas e mecânicas



característico

 Método de inspecção Requisitos de desempenho Norma de ensaio
Força terminal O terminal é carregado com força de tração de 20 N durante 10 segundos. Não há danos visíveis IEC 60115-1 4.16
Resistência à vibração 10~55HZ/0,75mm/2H*3 Não há danos visíveis IEC 60115-1 4.22
Sobrecarga a curto prazo 10xPr 5S △R/R≤±2,0% IEC 60115-1 4.13
Resistência ao isolamento DC500V,R> 100MΩ △R/R≤±0,5% IEC 60115-1 4.6
Isolamento resistir à tensão UN,60S,I≤1mA △R/R≤±1% IEC 60115-1 4.7
Durabilidade Min ((UP,UR),1.5H-ON,0.5H-OFF, 1000H △R/R≤±5% IEC 60115-1 4.25
armazenamento a alta temperatura 125°C, 80%, 500H Não há danos visíveis IEC 60115-1 4.23
Resistentes ao calor da solda 350±5°C, 3S±0,5S △R/R≤±0,5% IEC 60115-1 4.18

Código de identificação do produto acabado

RX24 50 6R J L
Categoria de produtos potência nominal resistência Precisão Conexão
Série RX24 (casca de alumínio dourada) 50=50W
100=100W		 R1=0,1Ω
100R=100Ω		 F=± 1%
G=± 2%
H=± 3%
J=± 5%
K=± 10%		 L = Chumbo
K = Jack

* Observações: RX24 50W 6Ω ±5%, modelo: RX24-50-6RJ-L; baixa indutividade, adicionar a letra N no modelo, por exemplo: N RX24-50-6RJ

■Recomendações para a utilização de resistências

◆ Recomenda-se deixar no circuito 1,5 vezes a margem de potência para o resistor. Por exemplo, a tensão no circuito é de 100V e a corrente é de 0,01A. Calcule a potência: P=100*0,01=1W.Neste momento, o resistor não pode ser usado com 1W. Calcule 1 * 1,5 = 1,5 W, não há resistor de 1,5W, então é necessário um resistor de 2W.
