Potenciômetro Trimmer Multivoltas Série 3296 0.5W Resistor Ajustável com Faixa de 10Ω~5MΩ
Propriedades Básicas
País de origem
Sichuan, China
Marca
BONENS
Modelo de produto
Série 3296
Propriedades comerciais
Embalagem
Embalagens de cartão
Detalhes do produto
Destacar:
Potenciômetro de corte de múltiplos voltas da série 3296
,Potenciômetro multi-torno de corte 0
,5 W
Range Of Nominal Resistance:
10Ω ~ 5mΩ
Resistance Tolerance:
± 10%
Terminal Resistance:
≤ ± 1%R ou 2Ω
Contact Resistance Variation (CRV):
≤ ± 1%R ou 3Ω
Insulation Resistance:
≥ 1GΩ (100V AC)
Withstand Voltage:
640 V (valor máximo de corrente contínua ou de corrente alterna)
Effective Electrical Travel:
≥ 70% do movimento mecânico
Rated Power:
0.5W (máximo 300V)
Temperature Range:
-55°C~+125°C
TCR:
± 250 × 10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
ΔR≤±1%R, ΔUab/Uac≤±2%R, ruptura elétrica≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
ΔR≤±2%R, ΔUab/Uac≤±2%R
Climate Category (iec68-2-2):
ΔR≤± (5%R+0,1Ω),Resistência de isolamento≥100MΩ
Electrical Endurance (0.5w, 1000h):
ΔR≤± (5%R+0,1Ω),CRV≤±3%R ou 5Ω
Mechanical Endurance (200 Cycles):
ΔR≤± (10%R+0,5Ω), CRV≤±3%R ou 5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), Resistência ao isolamento≥100MΩ
Total Mechanical Travel:
28 ± 2 voltas
Starting Torque:
≤ 25 mN.m
Standard Package 1:
50 peças/tubo ((3296W,3296Y)
Standard Package:
40 peças/tubo ((3296X,3296Z,3296P)
Descrição do produto
Especificações e características pormenorizadas
Potenciômetro Trimmer Multivoltas da Série 3296
Potenciômetro de ajuste fino de precisão com classificação de 0,5W para aplicações industriais
Visão Geral do Produto
O potenciômetro de ajuste fino de precisão multivoltas com esmalte de vidro da série 3296 é um resistor ajustável projetado para aplicações de precisão que exigem alta precisão e confiabilidade.
Descrição do Produto
O potenciômetro multivoltas 3296W oferece precisão de ajuste de 5% e 10% como padrão, com uma faixa de resistência de 10Ω a 5MΩ. Apresentando um curso mecânico total de 28±2 voltas, este é um dos potenciômetros multivoltas mais comumente usados em aplicações industriais.

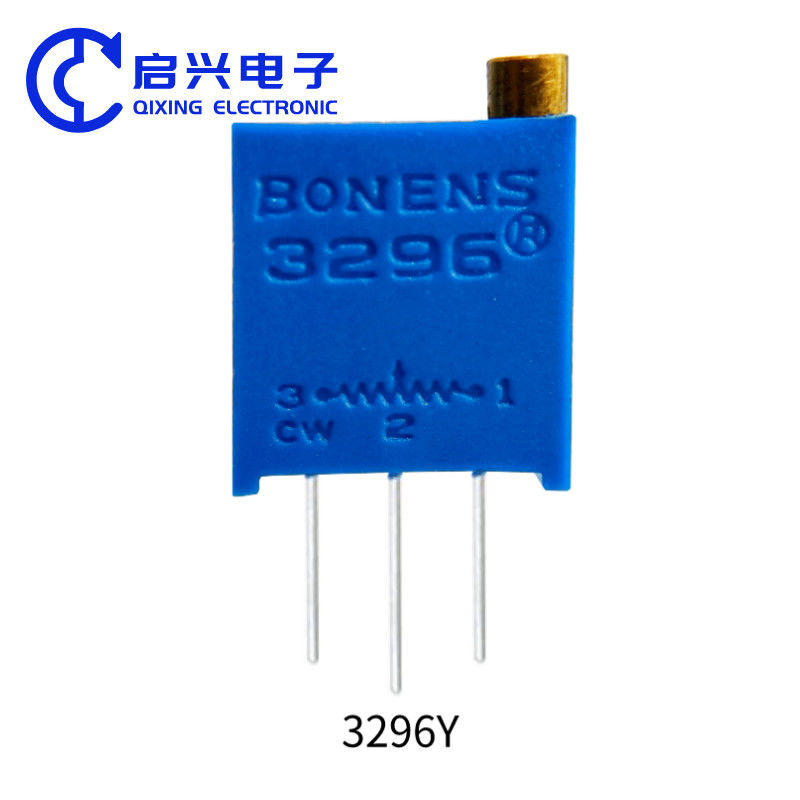

A série 3296 inclui vários modelos com diferentes especificações e embalagens: 3296W, 3296X, 3296P, 3296Y e 3296Z.
Características do Produto
O potenciômetro pré-definido com esmalte de vidro multivoltas 3296 oferece alta precisão, excelente confiabilidade e longa vida útil. Possui alta resolução e é ideal para ajustar o ganho de sinal e a linearidade em circuitos de precisão.
Dimensões do Produto
Parâmetros de Especificação
Características Elétricas
| Faixa de resistência nominal | 10Ω~5MΩ |
| Tolerância de resistência | ±10% |
| Resistência terminal | ≤±1%R ou 2Ω |
| Variação da resistência de contato (CRV) | ≤±1%R ou 3Ω |
| Resistência de isolamento | ≥ 1GΩ (100V AC) |
| Tensão suportável | 640V (valor de pico DC ou AC) |
| Curso elétrico efetivo | ≥70% do curso mecânico |
Características Ambientais
| Potência nominal | 0,5W (máx. 300V) |
| Faixa de temperatura | -55°C~+125°C |
| TCR | ±250×10⁻⁶/°C |
| Colisão (390m/S², 4000 vezes) | ΔR≤±1%R |
| Vibração (10-500HZ, 0,75mm, 6h) | ΔR≤±1%R, ΔUab/Uac≤±2%R, Interrupção elétrica≤100μS |
| Variação de temperatura (-55°C/30min, +125°C/30min, 5 ciclos) | ΔR≤±2%R, ΔUab/Uac≤±2%R |
| Categoria climática (IEC68-2-2) | ΔR≤±(5%R+0,1Ω), Resistência de isolamento≥100MΩ |
| Resistência elétrica (0,5W, 1000h) | ΔR≤±(5%R+0,1Ω), CRV≤±3%R ou 5Ω |
| Resistência mecânica (200 ciclos) | ΔR≤±(10%R+0,5Ω), CRV≤±3%R ou 5Ω |
| Umidade constante (IEC68-2-3, Ca, 96h) | ΔR≤±(5%R+0,1Ω), Resistência de isolamento≥100MΩ |
Características Físicas
| Curso mecânico total | 28±2 voltas |
| Torque de partida | ≤25mN.m |
| Embalagem padrão | 50 peças/tubo (3296W, 3296Y) 40 peças/tubo (3296X, 3296Z, 3296P) |
Áreas de Aplicação
Este tipo de potenciômetro é usado principalmente em sistemas de controle industrial, equipamentos de comunicação, instrumentos de precisão, eletrônicos automotivos, painéis LCD, fontes de alimentação chaveadas e áreas relacionadas.
Catálogo de Produtos
Os potenciômetros de pré-ajuste com esmalte de vidro estão disponíveis em dois tipos: potenciômetros de microajuste multivoltas e potenciômetros de microajuste de volta única. Os potenciômetros de pré-ajuste com esmalte de vidro metálico multivoltas incluem as séries 3296, 3266, 3006 e 3299. Os potenciômetros de microajuste de volta única incluem as séries 3323, 3329, 3362, 3386 e 3360.
